Звукоизоляция ресторана в жилом доме. Эффективные каркасные системы Барклайн

Адрес объекта
г. Санкт-Петербург
Категория
Рестораны и кафе
Площадь объекта
200 м²

Об объекте

    Команда ООО «БАРКЛАЙН» завершила проект по звукоизоляции ресторана, расположенного на первом этаже жилого дома в Санкт-Петербурге.
    Особенностью проекта явилась необходимость обеспечения комплексной звуко- и шумоизоляции всех помещений для строгого соответствия санитарным нормам и стандартам (СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях», СП 51.13330.2011 «Защита от шума») и защиты жильцов дома от шума с кухни, голосов гостей ресторана и работы оборудования.
    Расположение заведения в жилом доме – зона повышенного риска. Шумы кухни (вентиляция, посуда, холодильники), гул голосов, музыка легко проникают через перекрытия и стены.
    После проведения инструментального обследования объекта было выбрано оптимальное решение по зонированию ресторана и применению каркасных систем звукоизоляции стен и потолка «Барклайн Премиум Плюс» для помещения кухни и каркасных систем «Барклайн Базовая» для зала и вспомогательных помещений.
    Наш кейс в СПб – успешный пример решения бизнес-проблемы: после монтажа систем «Барклайн» в ресторане проведен контроль шумовых показателей для исключения рисков для деятельности заведения в жилом многоквартирном доме.

    Реализация проекта по звукоизоляции ресторана:

    При выезде специалиста, проектировании и подготовке к работе:
    Проведена оценка акустических рисков и разработка индивидуального решения по зонированию помещений ресторана.
    Определены «слабые места» для разных типов перекрытий и материала стен: трещины, незаделанные технологические отверстия, зоны косвенной передачи шума. Выявлены потенциальные мостики шума и вибрации.
    Проведены инструментальные замеры фонового шума в жилых помещениях над рестораном.
    Определен исходный индекс изоляции воздушного шума (Rw) потолка, перекрытий и стен.
    Проведены тесты на ударный шум: имитация падения предметов, работы кухонного оборудования.

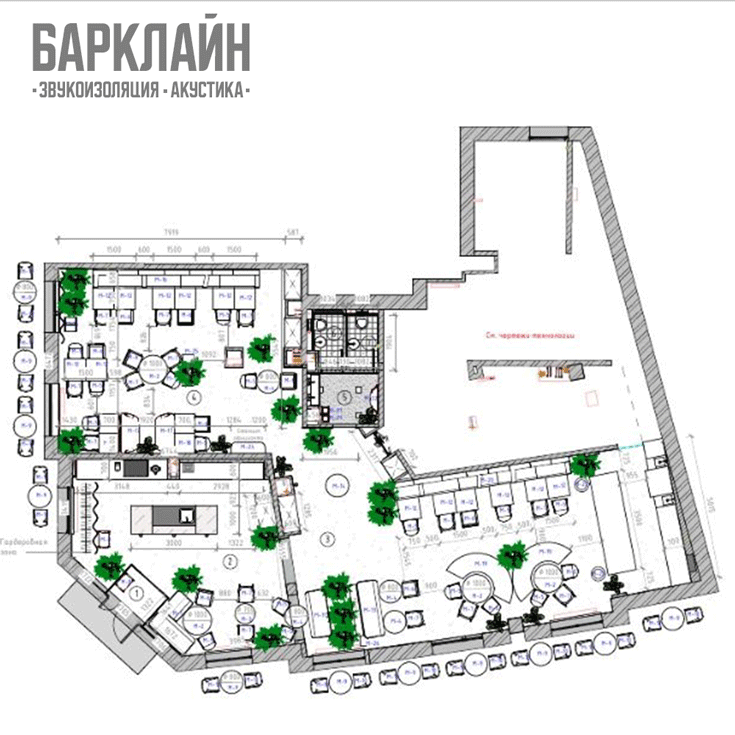

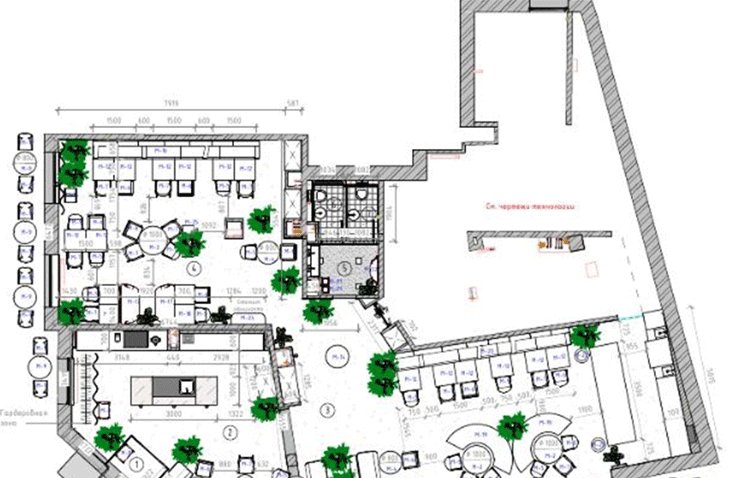

    Сформирована карта шума для помещений и техническое задание со схемами раскладки профилей и расчетом материалов, в которых отражены главные источники:
    для кухни – это низкочастотный гул вентиляции (45-60 дБ), ударные шумы (до 70 дБ);
    для зала и вспомогательных помещений – это речевой шум при заполненности зала 70% (60-65 дБ).
    Проведена оценка ограничений по высоте потолков и расположению трасс инженерных систем (вентиляционные короба, электропроводка, водоснабжение, отопление).
    Кроме того, расчеты подтвердили необходимость применения максимальной изоляции помещения кухни с акцентом на подавление низких частот и ударного шума, для чего было применено техническое решение по зонированию ресторана и применению премиальной системы «Барклайн Премиум Плюс»

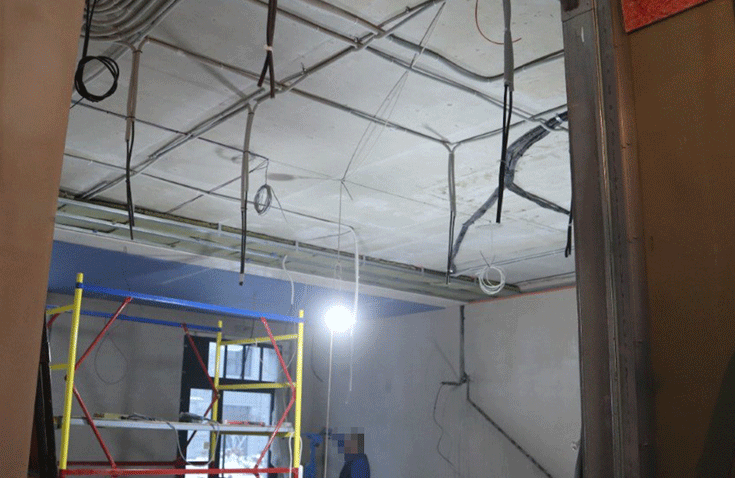

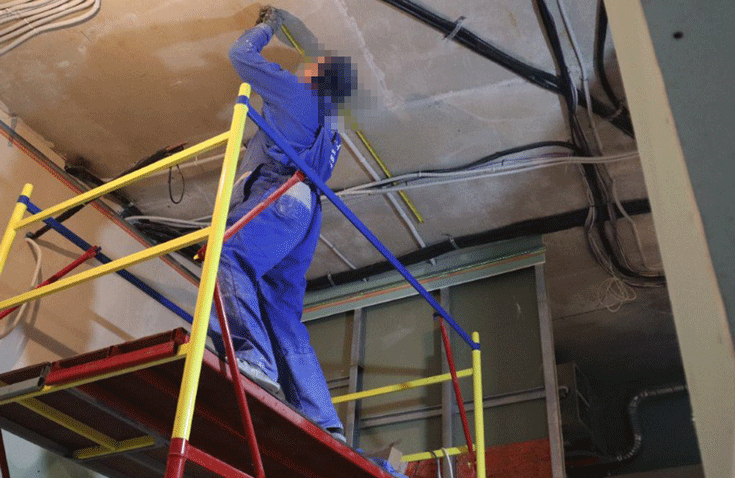

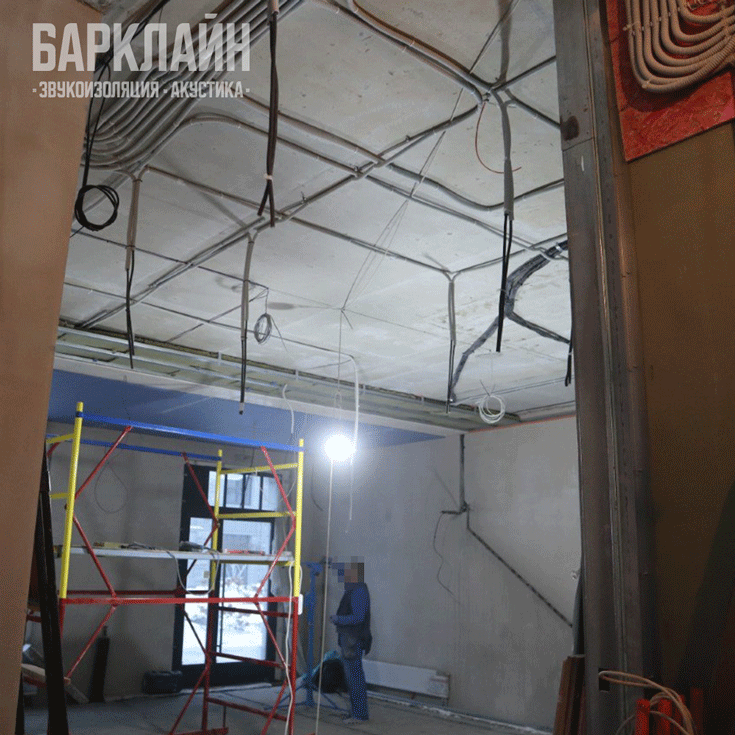

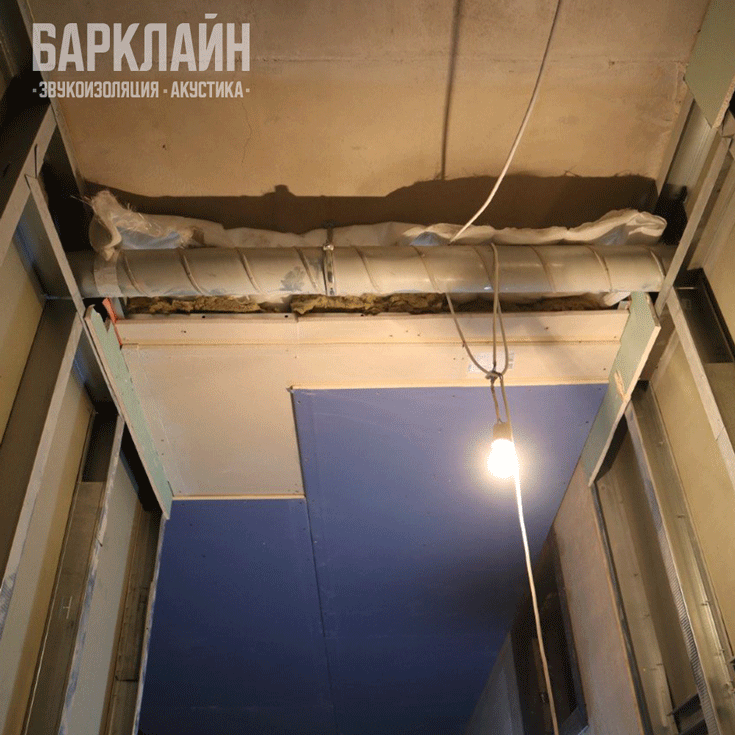

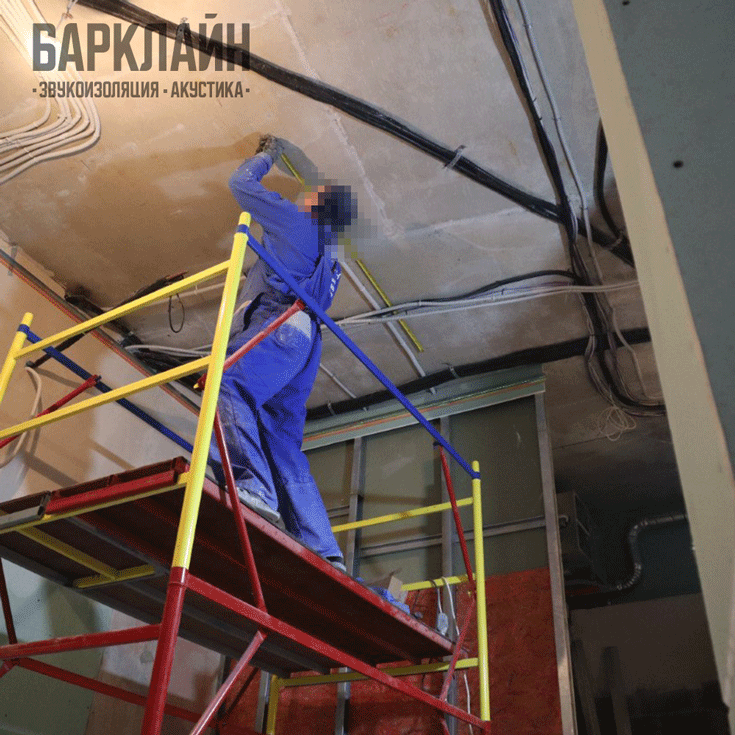

    В ходе подготовки объекта демонтированы старые перекрытия (плитка и гипсокартон), усилены несущие конструкции в зонах монтажа тяжелого оборудования, произведена грунтовка стен в зоне кухни противогрибковыми составами.

   Звукоизоляция зоны «кухни»

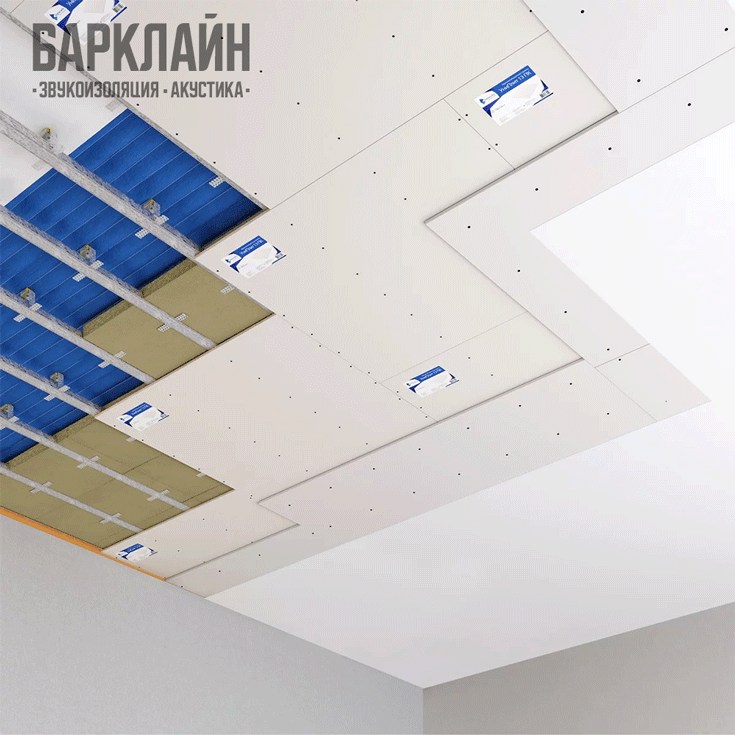

    Монтаж каркасной системы «Барклайн Премиум Плюс» на потолок, (толщина 105 мм, ΔRw – 28 дБ, Rw - 82 дБ)

     Для улучшения эффективности системы в борьбе с прохождением через конструкцию звуков, том числе и низких частот, которые характерны для «ударного шума» на потолке закреплен звукоизоляционный мат Шибер Акустик ВМ, толщиной 14 мм (7.5 м²).
    Виброразвязка:
    Элементы каркаса системы монтируются «бесконтактно» относительно базового перекрытия через виброподвесы ВиброСорб УНИ с шагом 400 мм, исключая передачу структурного шума. Профили направляющие каркаса крепятся через виброизоляционные шайбы ВиброСорб 18 мм
    Сборка каркаса:
    размечены и смонтированы направляющие профили с обязательной проклейкой виброизоляционной лентой ВиброСорб 50 мм по периметру;
    установлены несущие потолочных профилей в один уровень к виброподвесам.
    Заполнение звукопоглощающими материалами:

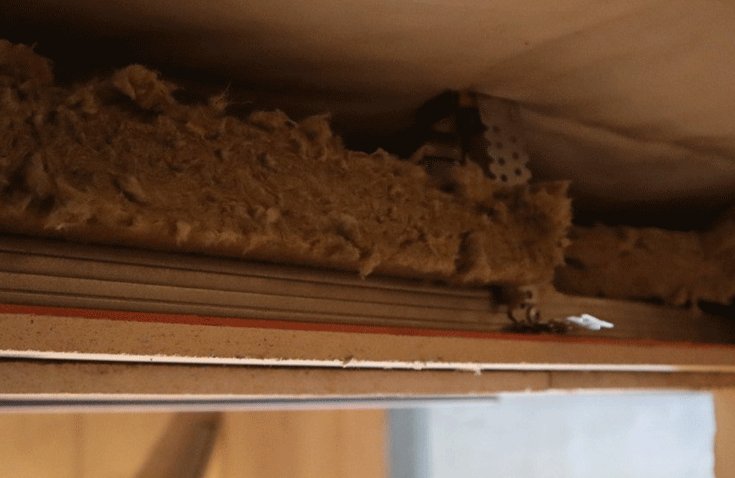

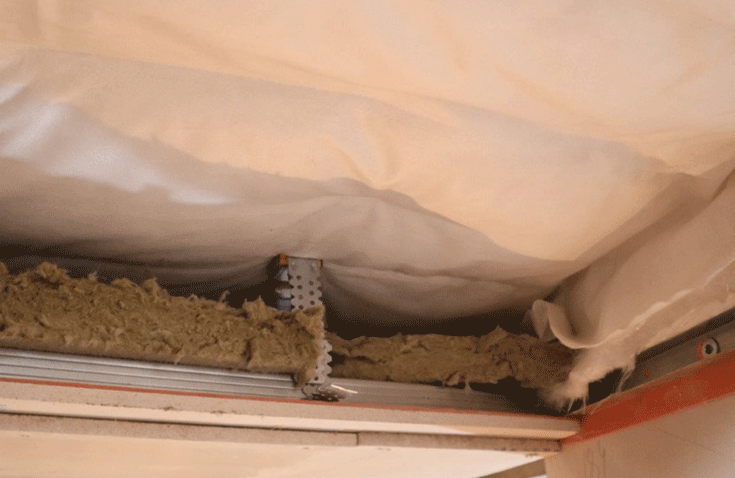

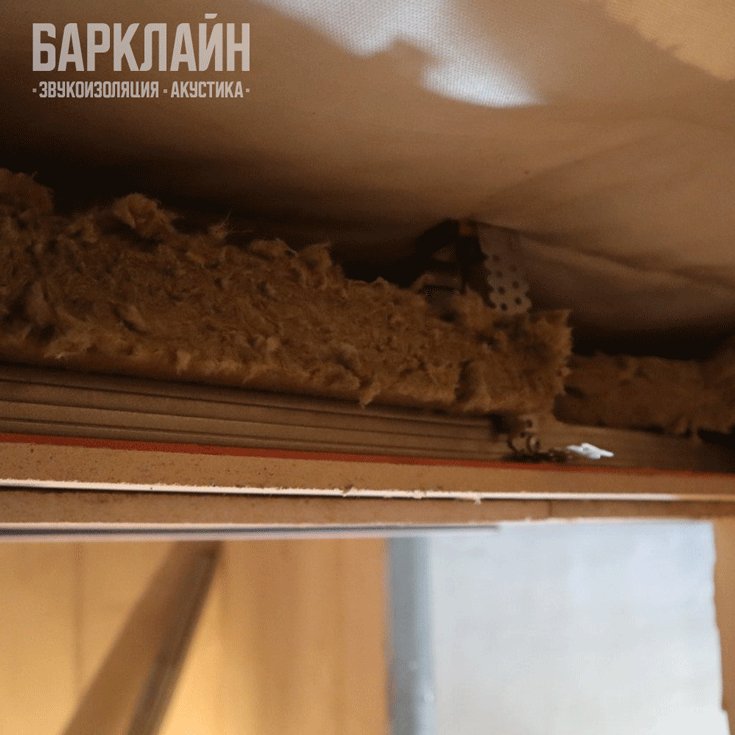

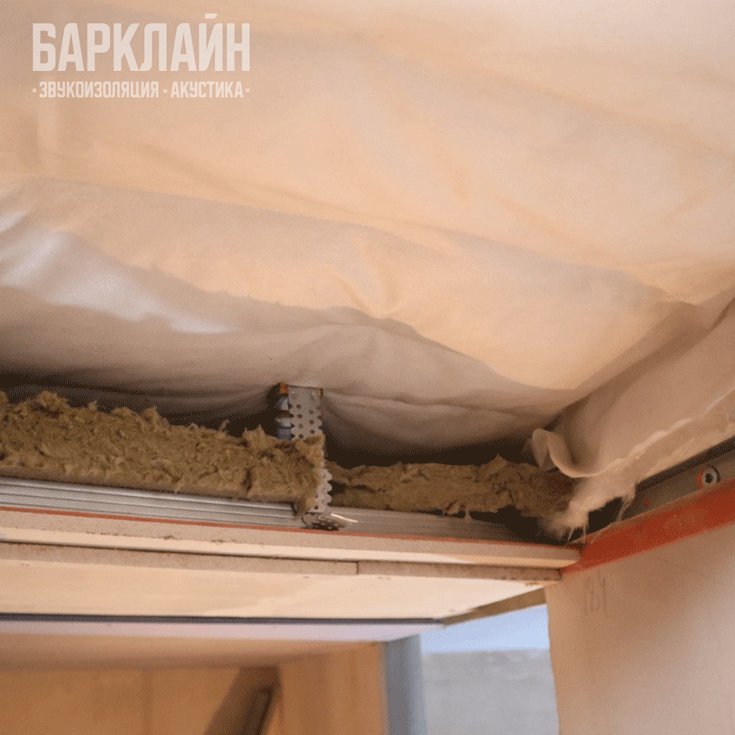

    внутри каркаса уложены плиты БасАкустик ПРО50 (толщина 50 мм), поглощающие звуковую энергию разного спектра, снижая резонанс и улучшая эффективность системы.
   Многослойная изоляция:

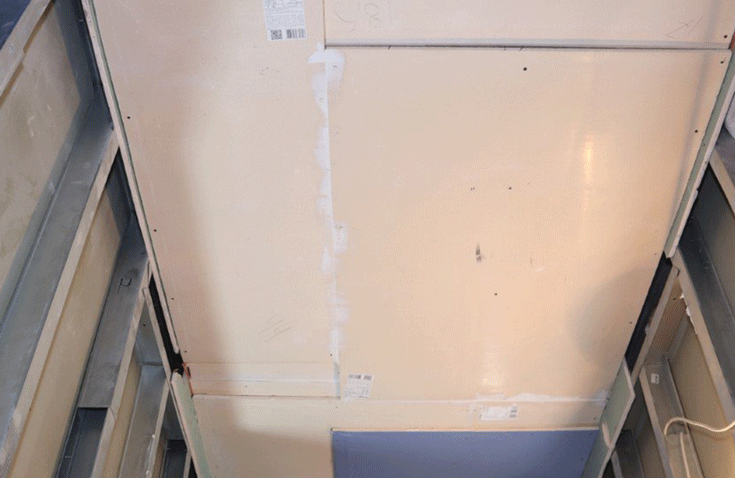

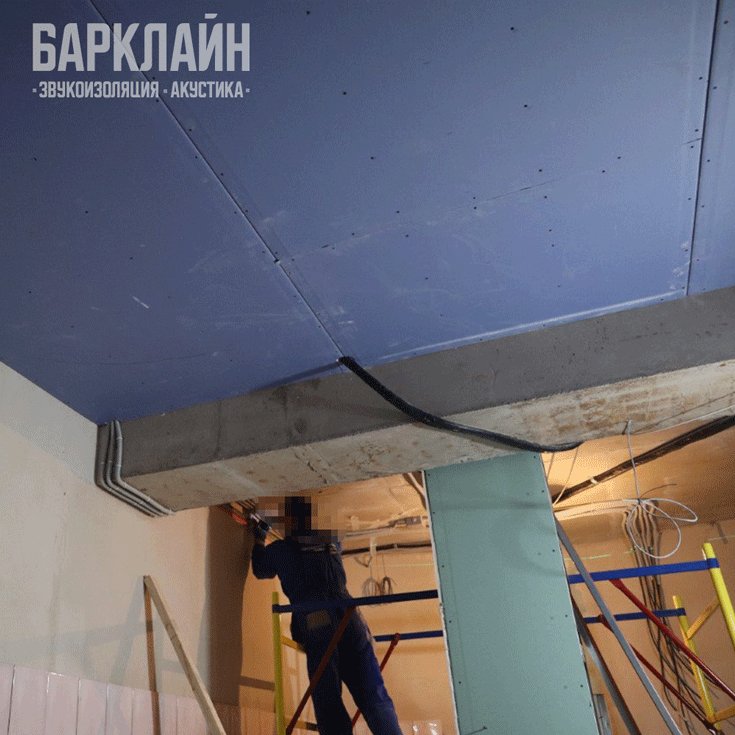

    каркас закрыт двумя слоями панелей УниПлит и акустическим гипсокартоном (12.5 мм);
    все стыки, примыкания к стенам и инженерные проходы обработаны герметиком ВиброСорб ВА для устранения щелей и трещин.
    Финишная отделка:
     поверхность подготовлена под установку декоративных элементов и светильников.

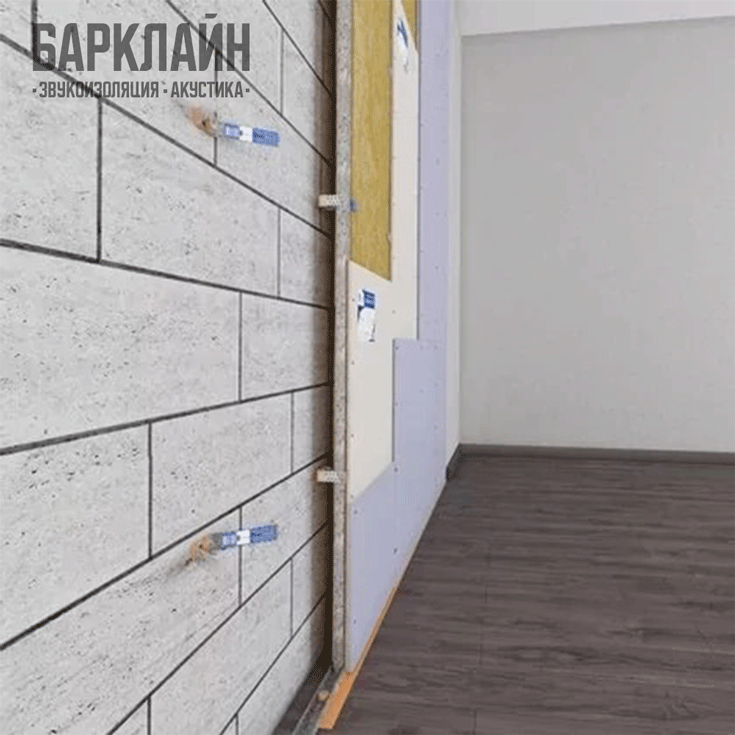

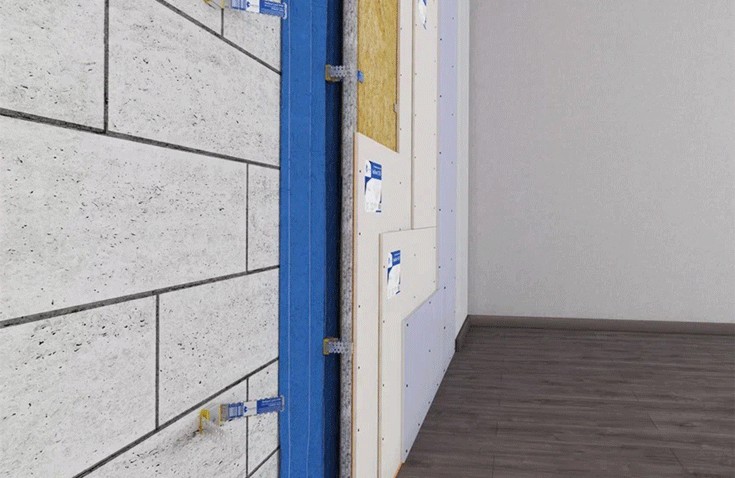

    Монтаж каркасной системы «Барклайн Премиум Плюс» на стены, (толщина 105 мм, ΔRw – 27 дБ, Rw - 69 дБ)
    На стены закреплен звукоизоляционный мат Шибер Акустик ВМ аналогично потолку.
    Виброизоляция основания:
    на стены закреплены виброподвесы ВиброСорб ПРО2 с шагом 400 мм, что разорвало контакт между перегородкой и несущими конструкциями.
    Сборка каркаса и его заполнение:
    сформирован металлический каркас;
    внутри каркаса проложены коммуникации (электропроводка, трубы) — без штробления стен;
    заполнение:
    первый слой: плиты БасАкустик ПРО 50 (50 мм) для дополнительной защиты от низкочастотных звуков;
    второй слой: два листа УниПлит 15ПК (15 мм каждый) с разбежкой швов для устранения резонанса и проникновения посторонних звуков.
    Финишная отделка:
    звукоизоляционный акустический гипсокартон 12,5 мм, выдерживающий тяжелую отделку (керамогранит, дерево);
    герметизация всех примыканий к полу, потолку, смежным стенам с помощью герметика ВиброСорб ВА (включая розетки и вентиляционные отверстия).
    Интеграция инженерных систем:
    кабели и трубы проложены внутри каркаса, что исключило необходимость штробления и сохранило целостность звукоизоляции;
    для розеток использованы виброизолированные коробки, предотвращающие передачу шума через коммуникации.

    Преимущества для кухни: подавление низких частот, виброустойчивость, влагостойкость, высокая несущая способность каркаса.

    Звукоизоляция потолка и стен зала  и вспомогательных помещений ресторана

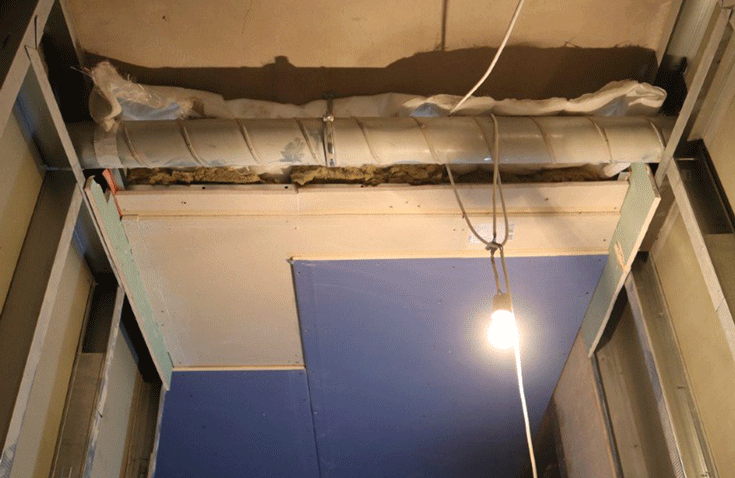

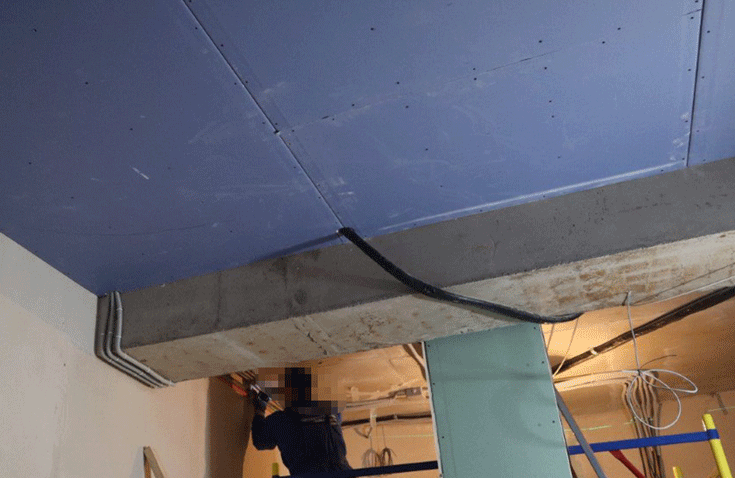

    Монтаж каркасной системы «Барклайн Базовая» на потолок, (толщина 80 мм, ΔRw – 18 дБ, Rw - 72 дБ)

    Виброразвязка и виброизоляция:
    на потолке сформирован демпферный контур: периметр потолка проклеен лентой ВиброСорб 50 мм для гашения вибраций с заходом на стены, установлены виброподвесы ВиброСорб Мастер с шагом 400 мм, что исключило передачу структурных шумов;
    проведено лазерное выравнивание с отклонением менее 1,5 мм/м.
    Сборка каркаса и его заполнение:
    сформирован металлокаркас из направляющих ПП27х28 и потолочных профилей ПП60х27 без поперечных элементов для минимизации «звуковых мостиков»;
    под профили направляющие подложены виброизоляционные шайбы 18 мм.
    Заполнение звукопоглощающими материалами:
    внутри каркаса в ячейки без зазоров уложены плиты БасАкустик ПРО50 (толщина 50 мм), поглощающие средние и высокие частоты (музыка, голоса).
    Многослойная изоляция:
    барьерный слой из панелей УниПлит 16ПК (16 мм), так, чтобы стыки были в разбежку;
    все стыки и места прохода труб/электрокабелей обработаны герметиком ВиброСорб ВА для устранения щелей.
    Финишная отделка:
    облицовка акустическим гипсокартоном 12,5 мм, выдерживающий тяжелую отделку и герметизация всех примыканий к стенам с помощью герметика ВиброСорб ВА;
    поверхность подготовлена под покраску или декоративные элементы без потери акустических свойств.
    Монтаж каркасной системы «Барклайн Базовая» на стены, (толщина 80 мм, ΔRw – 18 дБ, Rw - 72 дБ)
    Виброразвязка и виброизоляция основания:
    на стены закреплены виброподвесы ВиброСорб Мастер с шагом 400 мм, что разорвало контакт с несущими конструкциями;
    на отрезки профиля ПП27х28 проклеена лента ВиброСорб 50мм.
    Сборка каркаса и его заполнение:
    сформирован металлический каркас с вертикальным креплением профилей ПП60х27 к подвесам;
    внутри каркаса проложены коммуникации (электропроводка, трубы) — без штробления стен.
    Заполнение звукопоглощающими материалами:
первый слой: плиты БасАкустик УНИ 20 (20 мм) для поглощения низких частот;
второй слой: панели УниПлит 15ПК (15 мм каждый) с разбежкой швов для устранения резонанса и герметизацией стыков герметиком ВиброСорб ВА.
    Финишная отделка:
    облицовка акустическим гипсокартоном 12,5 мм (с того же угла, с которого начинали установку панелей УниПлит);
    герметизация всех примыканий к полу, потолку, смежным стенам с помощью герметика ВиброСорб ВА (включая розетки и вентиляционные отверстия), установка закладных.
    Интеграция инженерных систем :
    кабели и трубы проложены внутри каркаса, что исключило необходимость штробления и сохранило целостность звукоизоляции;
    для розеток использованы виброизолированные коробки, предотвращающие передачу шума через коммуникации.

    Использование каркасных систем звукоизоляции потолка и стен «Барклайн Премиум Плюс» и «Барклайн Базовая» обеспечили:

    Эффективную звукоизоляцию: громкие звуки (крики, громкая музыка, работа кухонного оборудования, удары) за стенами помещений ресторана (или, в данном случае, потолком) будут восприниматься как шепот. Системы превосходно справляются с низкочастотными и ударными шумами, что очень важно для жилого дома.
   Качество: все материалы сертифицированы (экологичные, негорючие, долговечные), обеспечивают длительный срок службы конструкции.

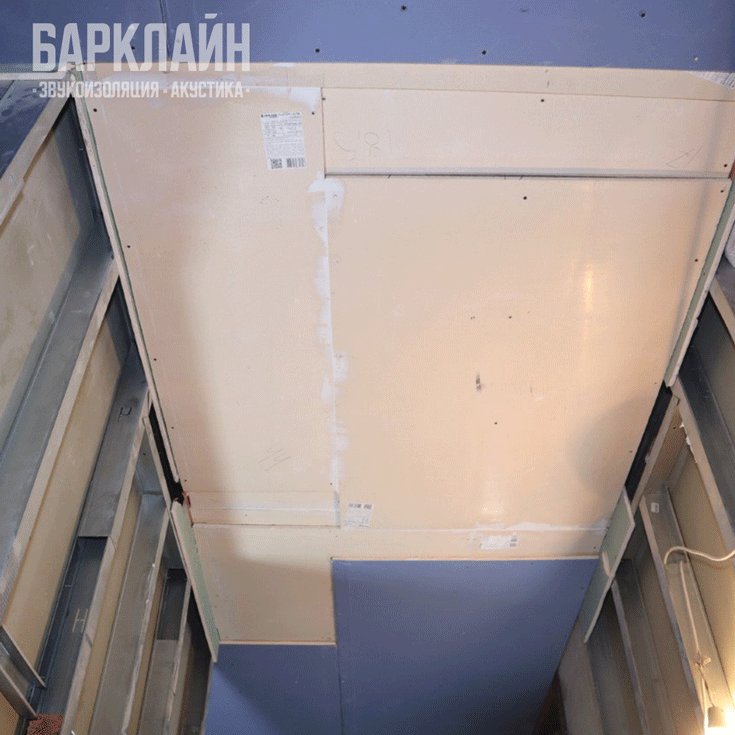

   Зонирование: экономия средств клиента при требуемом уровне шумо- и звукоизоляции.

    Результат для клиента:

    Применение систем «Барклайн Премиум Плюс» на кухне ресторана и «Барклайн Базовая» в залах полностью решило проблему шумового воздействия на жильцов. Ресторан готов к проверкам контролирующих органов.
    За время работы ресторана с установленной системой звукоизоляции Барклайнпретензий по шуму нет.
    Инвестиция в звукоизоляцию – это не только комфорт соседей, но и страховка от финансовых потерь и репутационных рисков для вашего бизнеса.

    Преимущества ООО «БАРКЛАЙН»:

    Глубокие отраслевые знания: понимаем специфику шумов и вибраций от различного оборудования, в том числе кухонного (вентиляционных, холодильных установок, посудомоечных машин и др.).
    Комплексные решения: зонирование помещений подбором систем разного класса (Премиум/Базовая) для оптимизации бюджета. Четкое соблюдение этапов монтажа и внимание к деталям, контроль качества.
    Инженерный подход: обязательное инструментальное обследование специалистом, индивидуальный расчет, от проектирования системы до сдачи объекта «под ключ».
    Профессионализм: благодаря обследованию и проектированию исключены ошибки монтажа, сроки непосредственных работ сокращены на 15%. Фактические замеры шума после монтажа показали соответствие помещений ресторана, включая кухню, требованиям нормативных документов.
    Репутация: опыт изоляции десятков заведений в СПб и Москве, включая объекты в исторических жилых домах. Прозрачная смета без скрытых платежей.

    Профессиональная звукоизоляция БАРКЛАЙН – бизнес без жалоб и штрафов!

    «Проектируем тишину – гарантируем результат!

Видео с объекта

Звукоизоляция ресторана в жилом доме. Эффективные каркасные системы Барклайн

Команда ООО «БАРКЛАЙН» успешно завершила масштабный проект по обеспечению качественной звукоизоляции ресторана, находящегося на первом этаже жилого здания в Санкт-Петербурге. Основные источники шума в ресторанах — вентиляционные системы, посудомоечные машины, оборудование кухни, голоса клиентов и музыкальное сопровождение. Все эти шумы способны проникнуть сквозь перекрытие и создать дискомфорт жильцам верхних этажей.

Готовые решения

    Ключевые технические решения каркасных систем Барклайн:


    Виброразвязка: Все системы смонтированы бесконтактно через виброподвесы (ВиброСорб Мастер для «Базовой», ВиброСорб УНИ для «Премиум») и виброизоляционные шайбы, исключая передачу структурного шума.
    Многослойность: Комбинация барьерных (УниПлит, ШиберАкустик), поглощающих (БасАкустик) и демпфирующих (вибролента) материалов.
    Герметичность: Сплошной контур из виброленты по периметру и герметизация швов блокируют «акустические мостики».
    Адаптация: выбор инженерных решений под нагрузки и функциональное назначение помещений ресторана.

    Каркасные системы Барклайн - Создаем акустический комфорт для бизнеса и жилья.

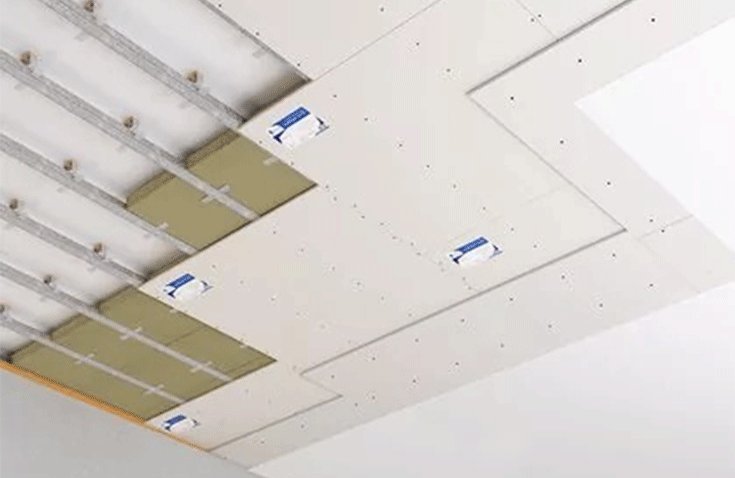

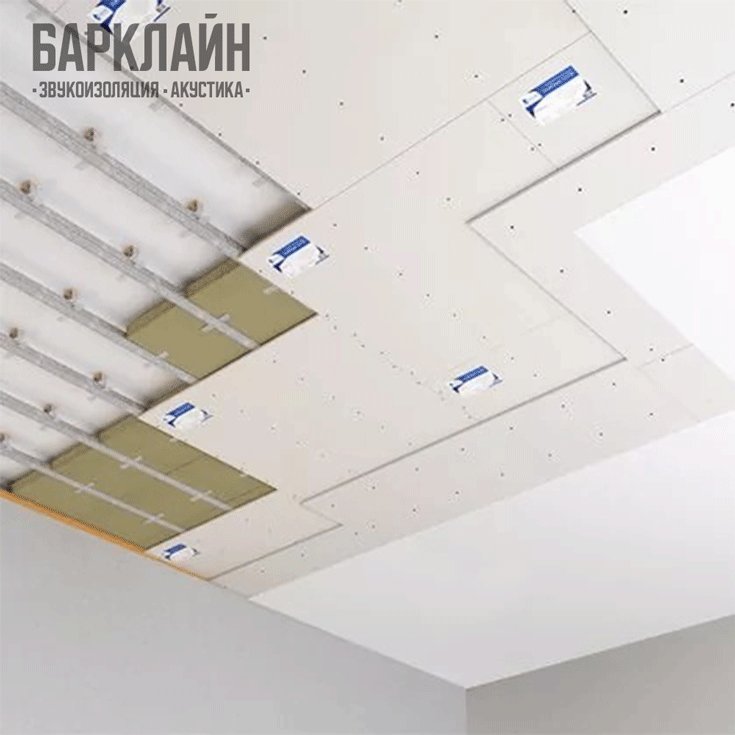

Каркасная система звукоизоляции потолка «Барклайн Базовая»

Каркасная шумоизоляция потолка. Идеально подходит для квартир, частных домов, офисов и гостиниц. Устраняет акустические и вибрационные шумы сохраняя тишину в доме.

Каркасная система звукоизоляции потолка «Барклайн Базовая»
Стоимость от
По запросу
Толщина
80 мм
Индекс изоляции
Rw 72 дБ
Ударный шум, ∆Lnw
21%
Воздушный шум, ∆Rnw
50%

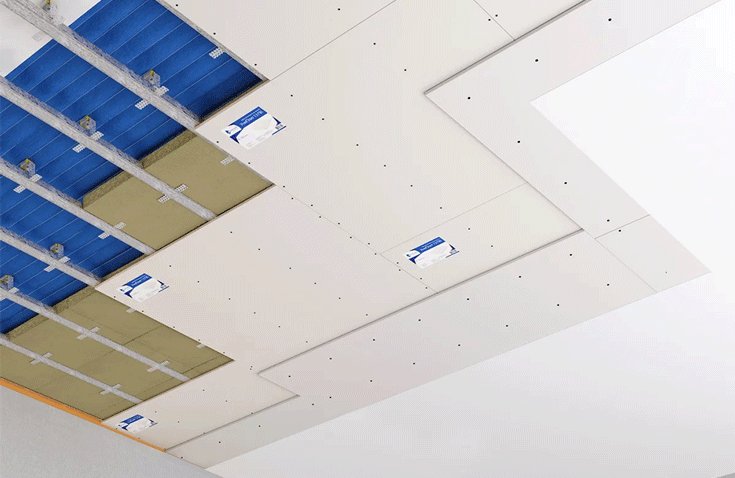

Каркасная система звукоизоляции потолка «Барклайн Премиум Плюс»

Каркасная шумоизоляция потолка популярная среди владельцев квартир в многоэтажных домах. Прекрасно устраняет шумы от соседей сверху. Эффективно поглощает звуки шагов, падения предметов, громкого стука.

Каркасная система звукоизоляции потолка «Барклайн Премиум Плюс»
Стоимость от
По запросу
Толщина
105 мм
Индекс изоляции
Rw 82 дБ
Ударный шум, ∆Lnw
39%
Воздушный шум, ∆Rnw
82%

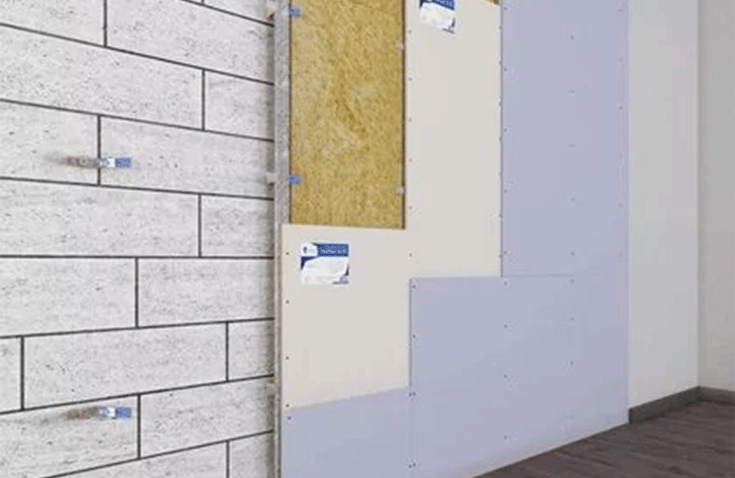

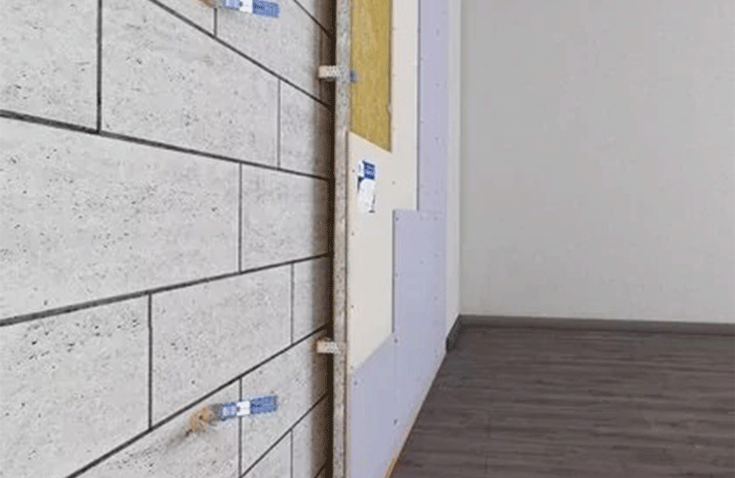

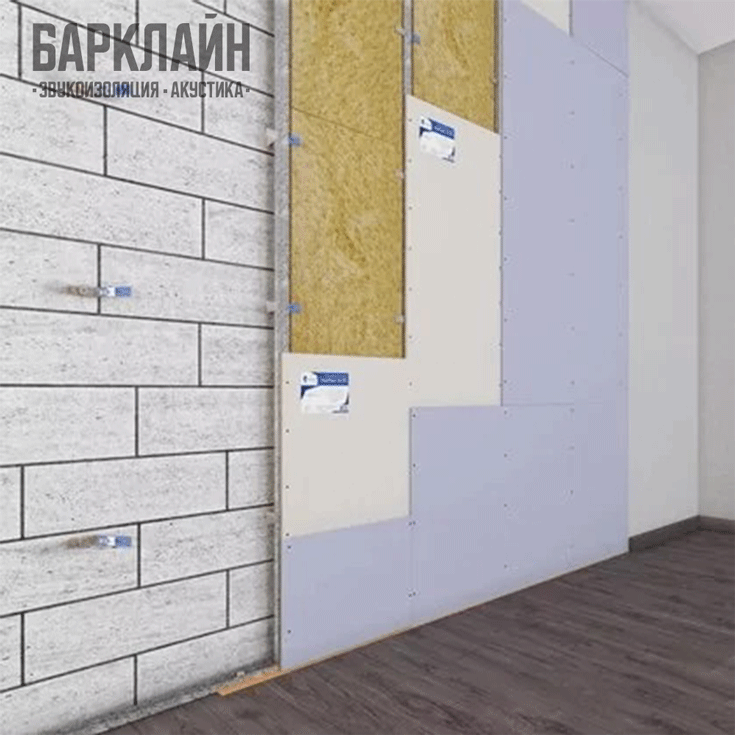

Каркасная система звукоизоляции стен «Барклайн Базовая»

Внутри каркаса прокладываем эл.кабели, трубы,  профессиональная звукоизоляция и выравнивание.

Внутри каждой системы, инструкция, калькулятор расхода с возможностью выгрузить расчет.

Каркасная система звукоизоляции стен «Барклайн Базовая»
Стоимость от
По запросу
Толщина
58 мм
Индекс изоляции
Rw 59 дБ
Ударный шум, ∆Lnw
21%
Воздушный шум, ∆Rnw
50%

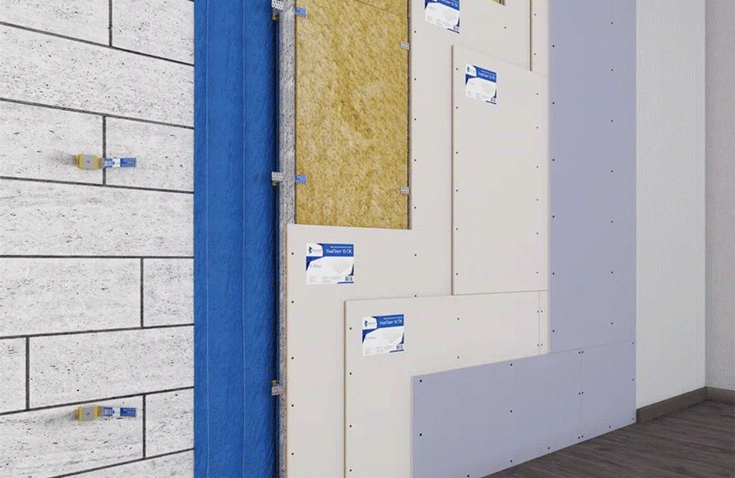

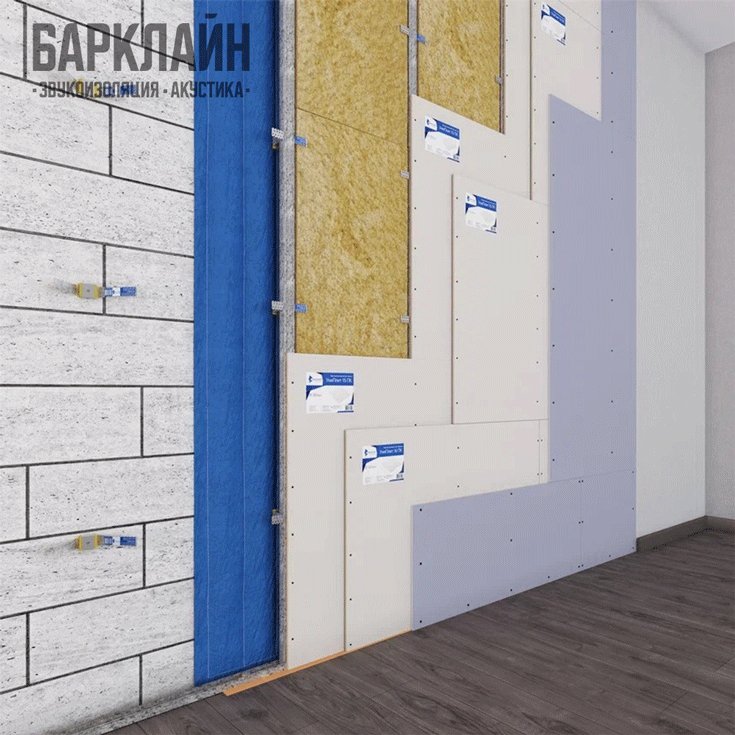

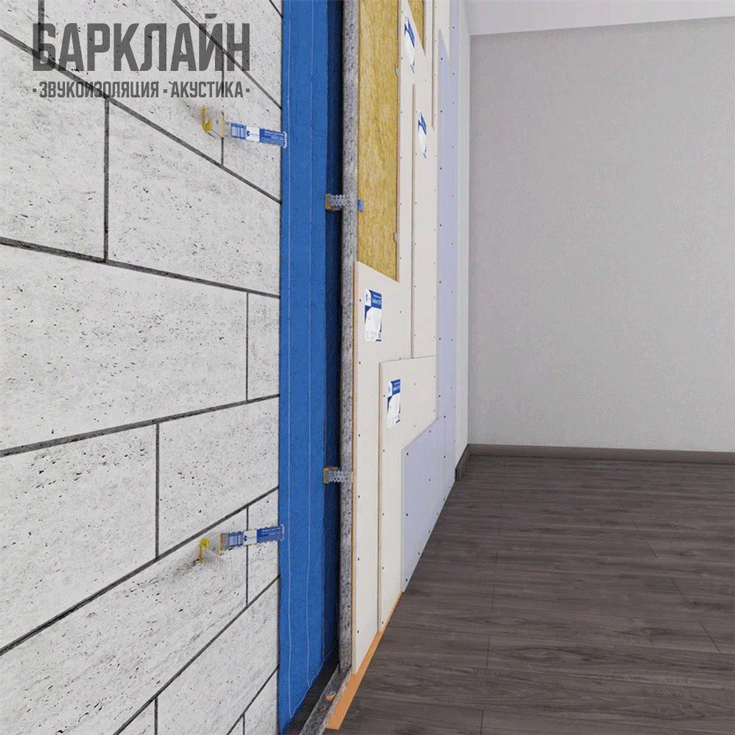

Каркасная система звукоизоляции стен «Барклайн Премиум Плюс»

Премиальная звукоизоляция, с усиленной системой виброизоляции с высокой несущей способностью.

Внутри каркаса прокладываем эл.кабели, трубы,  профессиональная звукоизоляция и выравнивание.

Внутри каждой системы, инструкция, калькулятор расхода с возможностью выгрузить расчет.

Каркасная система звукоизоляции стен «Барклайн Премиум Плюс»
Стоимость от
По запросу
Толщина
83 мм
Индекс изоляции
Rw 69 дБ
Ударный шум, ∆Lnw
39%
Воздушный шум, ∆Rnw
82%


Использованные материалы

    Основные звукоизоляционные материалы:

    Звукобарьерные и поглощающие слои:
    Шибер Акустик ВМ: тяжелый звукоизоляционный мат (7.5 м²/рулон) создает массовый барьер для низкочастотных шумов. Укладывается сплошным слоем без стыков .
    УниПлит 15ПК, 16ПК: панели, повышающие инерционность конструкции, блокируют воздушный шум.
    БасАкустик ПРО50, УНИ 20: плиты, поглощающие широкий спектр частот, включая резонансы от громких резких звуков.
    Виброизоляционные компоненты:
    Виброподвесы ВиброСорб Мастер: обеспечивают эффективное снижение вибраций, защищены от коррозии.
    Демпферная лента ВиброСорб 50 мм: ликвидирует «звуковые мостики» в местах примыкания каркаса к стенам.
