Внутри каркаса прокладываем эл.кабели, трубы, профессиональная звукоизоляция и выравнивание.
Внутри каждой системы, инструкция, калькулятор расхода с возможностью выгрузить расчет.
№ | Звукоизоляционные материалы | Цена | Количество | Стоимость |
---|---|---|---|---|
1 |
Звукоизоляционная панель УниПлит 16ПК 1200х1250х16 ммАрт. Ш0801611_ПК
|
2050,00 ₽
|
x 18
|
36900 ₽
|
2 |
Виброшайба ВиброСорб 18 мм (25 шт.)Арт. К1000901_25
|
560,00 ₽
|
x 2
|
1120 ₽
|
3 |
Вибро-звукопоглощающая плита Барклайн БасАкустик УНИ 20 (7.5 м2)Арт. АП0402001_10
|
4050,00 ₽
|
x 4
|
16200 ₽
|
4 |
740,00 ₽
|
x 3
|
2220 ₽
|
|
5 |
Звукоизоляционный герметик ВиброСорб ВА 600 млАрт. В1100602
|
580,00 ₽
|
x 5
|
2900 ₽
|
6 |
Виброподвес ВиброСорб МастерАрт. К1002001
|
130,00 ₽
|
x 55
|
7150 ₽
|
7 |
Саморез пресшайба сверло 4,2х13 (200шт. в уп.)Арт. К0001301_200
|
245,00 ₽
|
x 2
|
490 ₽
|
8 |
Саморез ГМ XTN 45мм (100шт)Арт. К0004521_100
|
500,00 ₽
|
x 6
|
3000 ₽
|
9 |
Саморез для УниПлит 3,9х35мм (150шт. в уп.)Арт. К0003501_150
|
265,00 ₽
|
x 4
|
1060 ₽
|
10 |
Саморез универсальный 5,0х60мм (100шт. в уп.)Арт. К0006001_100
|
400,00 ₽
|
x 2
|
800 ₽
|
11 |
Дюбель универсальный 6х52мм (100шт. в уп.)Арт. К0065202_100
|
400,00 ₽
|
x 2
|
800 ₽
|
№ | Общестроительные материалы | Цена | Количество | Стоимость |
---|---|---|---|---|
1 |
856,00 ₽
|
x 11
|
9416 ₽
|
|
2 |
215,00 ₽
|
x 8
|
1720 ₽
|
|
3 |
306,00 ₽
|
x 25
|
7650 ₽
|

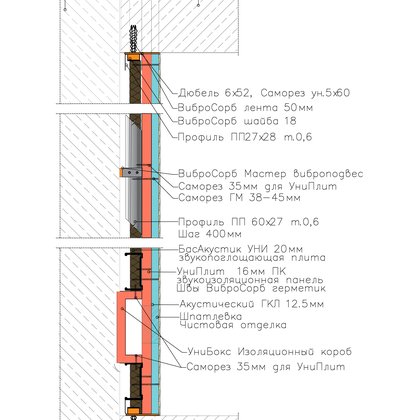

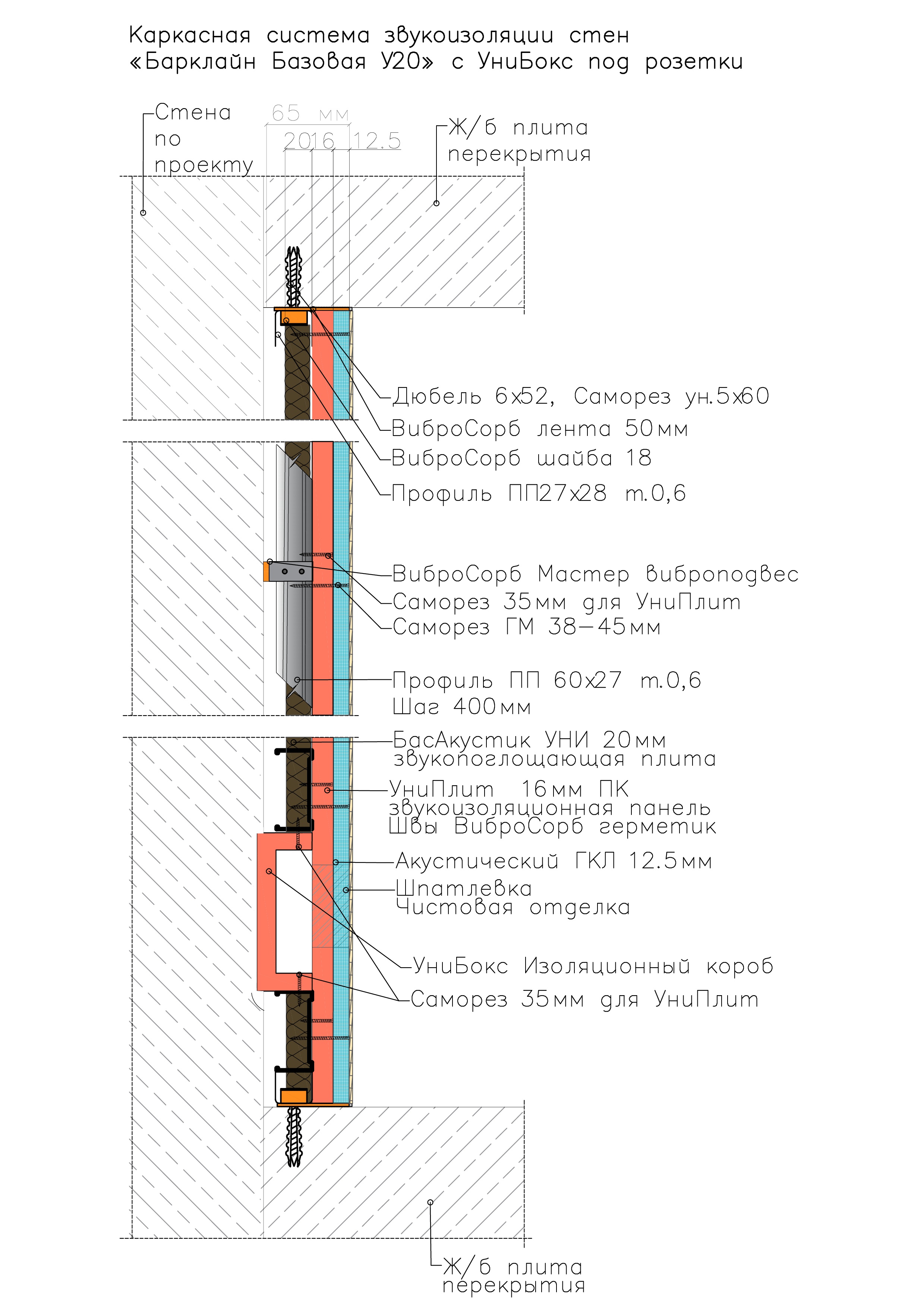

Звукоизоляция стены Базовая Барклайн Эффективная система начального уровня, дополнительные преимещуства достигаются за счет применения виброизоляционных подвесов ВиброСорб Мастер.
Отличия: Виброподвес ВиброСорб Мастер, и акустическая плита БасАкустик УНИ 20мм.
Позволяет производить отделку сразу по поверхности смонтированных звукоизоляционных панелей Барклайн УниПлит.
Выбирая Барклайн Вы выбираете простоту , функциональность и комфорт. Все системы подходят и для влажных помещений , таких как кухня, ванная, и для сухих, таких как спальня, детская, зал, офис ....
Системы Барклайн мало чувствительны к перепадам влажности в период монтажа, что ускоряет производство работ, не нужно ждать пока стяжка высохнет до 2-5% влажности, и можно не боясь клеить керамику прямо по панелям УниПлит.
Много важных плюсов для каждого.
Особенности:
- Если нужно установить изоляционные короба ИзоБокс, то толщина системы увеличится до 61мм.
- Можно производить финишную отделку, клеить керамическую плитку , шпатлевать, штукатурить, без дополнительного слоя ГКЛ.
- Подходит для сухих и влажных помещений.
- Высокая прочность - монтаж без «закладных» для крепления ТВ, полок с нагрузкой до 30кг на две точки крепления. Для кухонных шкафов до 30кг на одну крепежную пластину при условии двух точек крепления пластины.
Звукоизоляция стены Базовая Барклайн Инструкция по монтажу
ШАГ 1
Разметка мест установки виброизоляционных подвесов, направляющих профилей. [A] - от стены до центра подвеса 600мм. [Б] - от центра до центра подвеса 600мм. [В] - между подвесами 400-900мм(при высоте 2,4м нужно 3 подвеса.
ШАГ 2 Установите виброизоляционные крепления ВиброСорб.
ШАГ 3
Подготовте отрезки профиля ПП27х28. Установите Виброизоляционную ленту ВиброСорб 50мм на профиль ПП27х28, так чтобы крепежная площадка профиля
покрывалась полностью, и часть ленты выступала за границу профиля. Установите профиля используя для крепления виброизоляционные шайбы ВиброСорб , шаг
установки шайб 400-600мм.
ШАГ 4
Установите вертикально профиля ПП60х27, и закрепите в местах соединения с вибро. подвесами, саморезами 4,2х13. Установите звукопоглощающие плиты БасАкустик.
ШАГ 5
Установку начните с правого нижнего угла стены. Панели упирайте на или в выступающую часть ленты ВиброСорб. Устанавливайте панели УниПлит в разбежку рядов шаг 1/2. Крепите панель последовательно от правого края прижимая крепите продвигаясь к левому краю. Информация: устанавливать панели можно и с левого угла, тогда необходимо установку подвесов начать слева на право.
ШАГ 6
УниПлит крепите к каркасу при помощи саморезов для панелей УниПлит 25мм-35мм 20шт на 1 м2, панели стык в стык , в стыке герметик ВиброСорб.
ШАГ 7
Облицуйте весь каркас.
ШАГ 8
Облицовку ГКЛ начинайте с того же угла , откуда начали установку УниПлит. ГКЛ Крепите с помощью саморезов ГМ 35-
45мм 25штук на 1м.кв ГКЛ:
- Саморез в местах где место крепления ГКЛ находится напротив с стоечного профиля.
- Саморез в местах где крепление ГКЛ
попадает в панель УниПлит.
На изображении показано как выглядит шаг креплений устойчива к ударам, обладает
высокой сопротивляемостью к выдёргиванию шурупов 4,6кгс на мм. Имеет большую прочность на изгиб 713 кгс на м.кв.
Информация:
1. Перед производством работ убедитесь, что в помещении сухой или нормальный влажностный режим согласно СНиП 23-02-2003.
2. В инструкции описана технология монтажа каркаса из металлических профилей, каркас может быть выполнен из деревянных брусков 50х50, обработанных биосептическими пропитками.
3. Предварительно сделайте разводку труб, электрических сетей, запланируйте места установки электро.точек. (розетки, выключатели).
4. Звукоизоляционные конструкции собранные из слоистых виброизоляционных, звукоизоляционных маетриалов могут иметь отклонения от ровности поверхности до 4мм.
5. ГКЛ нельзя упирать в пол, стены потолок, опирайте на выступ ленты ВиброСорб, либо приподнимая, отступая создавайте пространство(зазор) 3-5мм до примыкающей конструкции.
СПИСОК ИНСТРУМЕНТОВ
1. Рулетка
2. Карандаш
3. Уровень
4. Лазерный уровень
5. Нож строительный
6. Молоток
7. Шуруповерт с насадками два типа биты PH2 и PZ2
8. Перфоратор
9. Бур, диаметр подбирайте под крепления, обычно 6мм
10. Пистолет капсульный600мл для герметика
11. Электрический лобзик
12. Пилка для лобзика чистый пил
13. Шпатель 70мм
