Бескаркасная система звукоизоляции, простая в монтаже, всего два слоя монтируется прямо на стену.
Внутри каждой системы, калькулятор расхода с возможностью выгрузить расчет.
| № | Звукоизоляционные материалы | Цена | Количество | Стоимость |
|---|---|---|---|---|
| 1 |
Звукоизоляционная панель УниПлит 40ПК 1200х600 ммАрт. Ш0804011_ПК
|
1680,00 ₽
|
x 39
|
65520 ₽
|
| 2 |
740,00 ₽
|
x 3
|
2220 ₽
|
|
| 3 |
Звукоизоляционный герметик ВиброСорб ВА 600 млАрт. В1100602
|
580,00 ₽
|
x 6
|
3480 ₽
|
| 4 |
Саморез для УниПлит 25мм (200шт. в уп.)Арт. К0002501_200
|
296,00 ₽
|
x 5
|
1480 ₽
|
| 5 |
Комплект крепежа для УниПлит 40 (6 креплений)Арт. К0104001_6
|
100,00 ₽
|
x 42
|
4200 ₽
|
| 6 |
776,00 ₽
|
x 11
|
8536 ₽
|
| № | Общестроительные материалы | Цена | Количество | Стоимость |
|---|---|---|---|---|
| 1 |
Саморез для УниПлит 3,9х35мм (150шт. в уп.)Арт. К0003501_150
|
265,00 ₽
|
x 4
|
1060 ₽
|
Система монтируется без каркаса , сразу на стену.

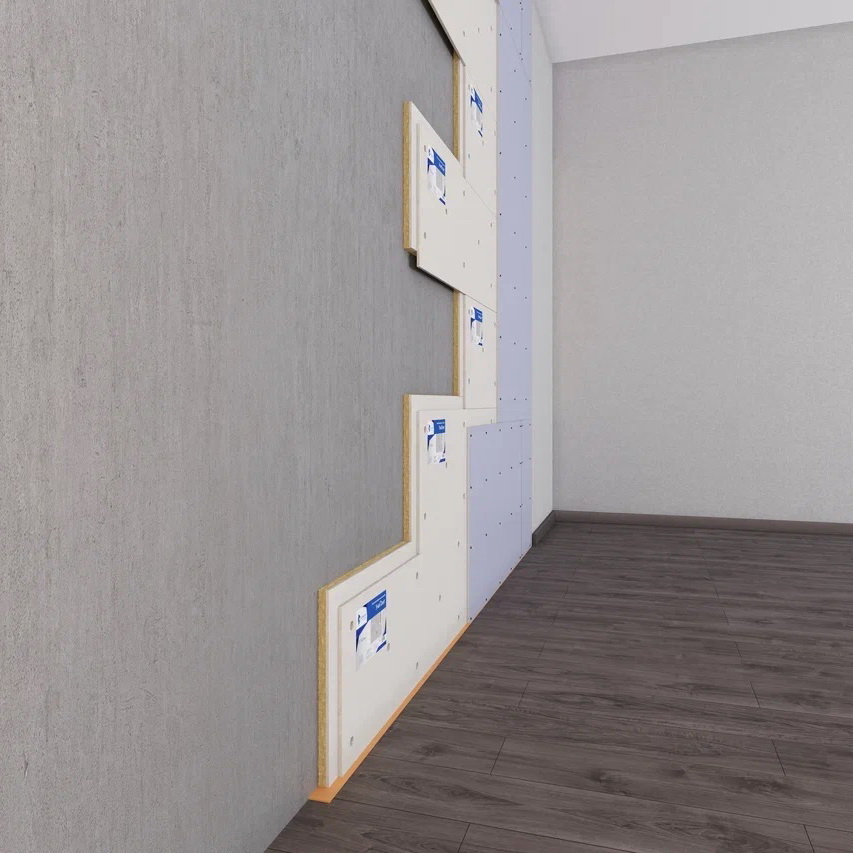

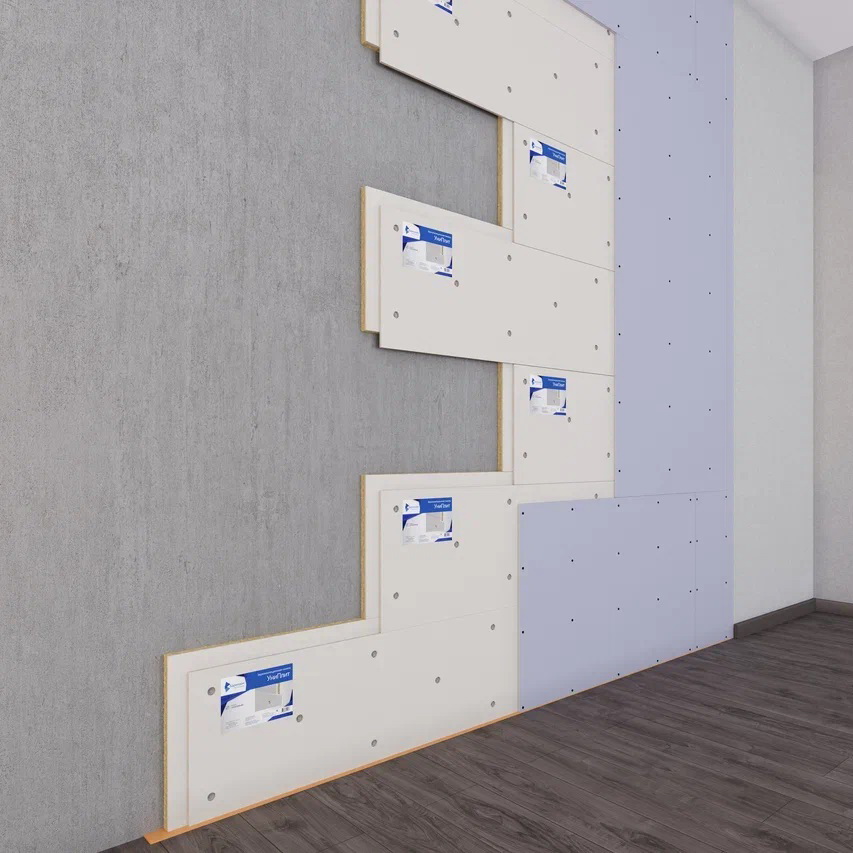

В системе всего два слоя, первый слой УниПлит , второй слой Гипсокартон - прикручивается саморезами к УниПлит. По Гкл производится отделка
Система имеет допуски по ровности поверхности, выравнивается каждая панель в момент монтажа, путем закручивания и выкручивания крепежей в панели. Финальное выравнивание производится по ГКЛ шпатлевочной смесью.
| Преимущества: | Влажностный режим | Монтаж |
|
| ≈10 м.кв. за рабочую смену √ Без каркаса √ Выравнивает основание с большими перепадами √ Вывешивание полок, нагрузка до 10кг на 1 крепление, без закладных √ Установка УниБокс, с штроблением стены |
ИНСТРУКЦИЯ ПО МОНТАЖУ

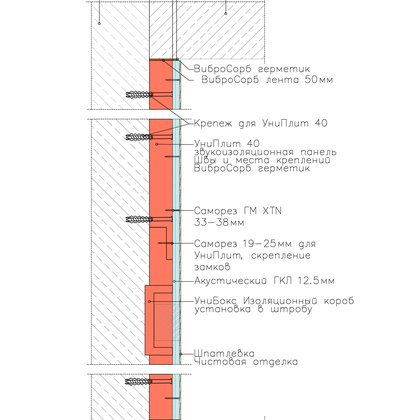

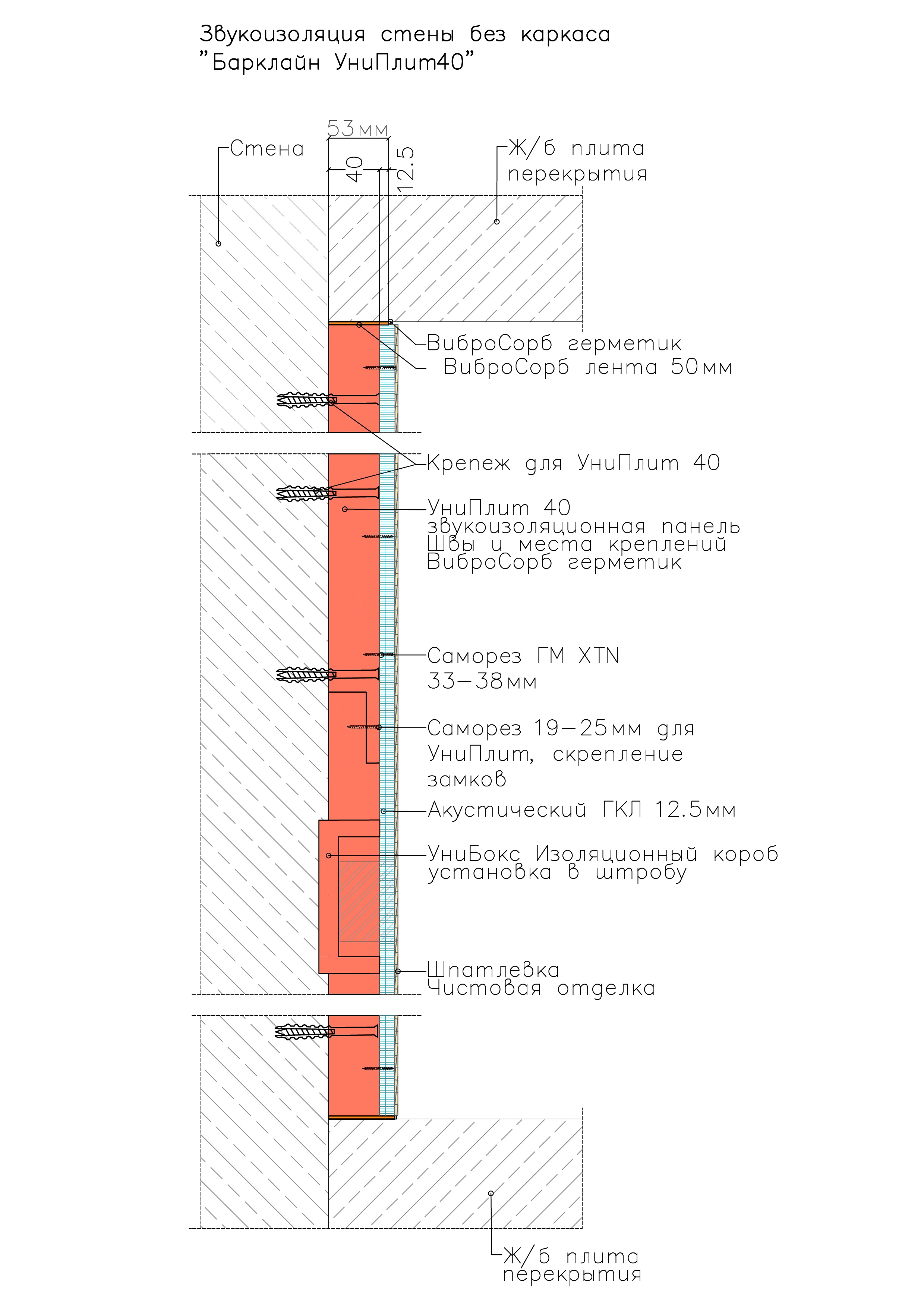

Звукоизолирующая облицовка стены без каркаса
Барклайн тип Ш33..36
ШАГ 1
Стену подлежащую облицовке требуется очистить от пыли, загрязнений, сбить выступающие неровности. Стена должна быть выровнена, перепад на 2м возможен
2мм. заранее необходимо провести электропроводку скрытым методом, отметить места установки розеток, выключателей. Стена не должна иметь сквозных отверстий.
ШАГ 2
Панели можно устанавливать двумя способами:
ШАГ 3
Возьмите виброизоляционную ленту ВиброСорб :
Для УниПлит 40-45 возьмите ВиброСорб 50мм
Для УниПлит 70-100 возьмите ВиброСорб 100мм
Для УниПлит от 100мм используйте ВибРоСорб 100мм монтируйте с отступом от основания, таким образом чтобы гипсовая часть панели и последующая облицовка из ГКЛ опирались/примыкали на/к ВиброСорб. Оклейте периметр примыкающих к подлежащей облицовке стены поверхностей(стены, потолок, пол) .
ШАГ 4
4.1. Установка Горизонтально с права на лево . Установку панелей начните с правого нижнего угла стены. Панели упирайте на или в выступающую часть ленты ВиброСорб . У первой панели срежьте правый гребень и нижний гребень пилой по дереву, лобзиком.
4.2. Установка Вертикально с лева на право. У первой панели срежьте левый вертикальный гребень и нижний гребень пилой по дереву,
лобзиком. У последующих панелей первого ряда срежьте только нижний гребень.
ШАГ 4 Вариант - 1
У последующих панелей первого ряда срежьте только нижний гребень.
ШАГ 4 Вариант - 2 4.2. Установка Вертикально с лева на право. У первой панели срежьте левый вертикальный гребень и нижний гребень пилой по дереву, лобзиком.
У последующих панелей первого ряда срежьте только нижний гребень.
ШАГ 5 (для минеральных оснований)
Подготовьте перфоратор, и бур д.6мм или 8мм, бур подбирайте под крепления. Установка панелей, выровняйте панель с помощью уровня и лазерного уровня, прижмите подготовленную панель к стене, сверло уприте в центр «чашки» перфорируйте сквозь панель в стену, на глубину 62-65мм.
5.1 В случае использования набора крепежа с пластиковыми дюбелями: Отставьте панель в сторону, забейте дюбели в отверстия. Дюбель должен встать в ровень с
поверхностью стены. Вставьте в отверстия панели саморезы (вторая часть креплений) , проследите что бы все саморезы встали в дюбели на стене, используя шуруповерт прикрутите панель к основанию.
5.2 В случае использования набора крепежа цельнометаллического: Вставьте крепежи в отверстия, забейте молотком до упора в панель, возьмите шуруповерт и затяните крепление.
панели сквозные отверстия по центру д.5мм. Вставьте в отверстия крепления , выровняйте панель горизонтально и прикрутите панель.
ВАЖНО: При перфорировании основания, можете столкнуться с невозможностью сверлить в данном месте, отверстие заполните и замажьте герметиком ВиброСорб,
сместитесь куда нужно по расчету, засверлите «чашку» сверлом перо 25мм и перфорируйте панель в созданную чашку. В замок крепить нельзя.
Отступ от края замка 30-50мм.
ШАГ 6
Стык вертикальный и горизонтальный двух панелей крепите саморезами для панелей 19мм. Стыки можно промазывать герметиком ВиброСорб. Для усиления замка стыки панелей промазывайте герметиком ВиброСорб.
Обязательно промазывайте примыкание панелей по периметру.
Последующие ряды, нужно срезать стартовый гребень у первой в ряду панели, панели монтируйте «в разбежку» вертикальных стыков панелей.
ВАЖНО: Выравнивайте плоскость облицовки в момент монтажа каждой панели. Обрезки менее 250мм не применимы.
ШАГ 8 Вариант - 1 Гипсокартон
Облицуйте поверхность ГКЛ 12,5мм, используя саморезы ГМ или ГД 25мм-32мм, 20-25 шт на 1м.кв. Зашпатлюйте швы ГКЛ.
В случае если есть места, где выступает ВиброСорб , срежьте излишки до уровня облицовки. Произведите финишную отделку.
