Звукоизоляция ресторана в центре Москвы. Каркасные системы «Барклайн Стандарт Плюс»

Каркасные системы «Барклайн Стандарт Плюс» для звукоизоляции коммерческих помещений различного назначения

Об объекте

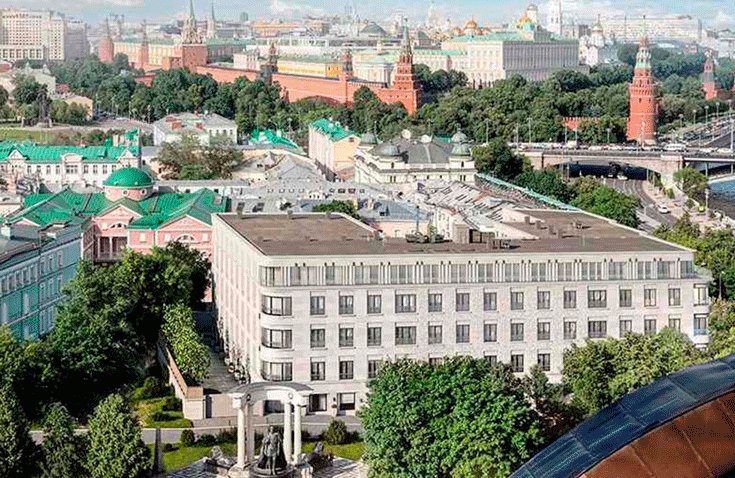

Проект комплексной звукоизоляции ресторана премиум-класса площадью 400 м² в ЖК «Карре Бланк» (Пречистенская набережная, д. 43) стал знаковым для команды «Барклайн».
Объект расположен на первом этаже элитного комплекса с апартаментами делюкс, что предъявляло повышенные требования к акустическому комфорту. Ресторан, ориентированный на взыскательную публику, нуждался в защите от внешних шумов (транспорт с набережной) и изоляции внутренних звуков (музыка, голоса гостей, работа кухни) для соседних помещений. Для нас это не первый опыт в данном комплексе: ранее мы реализовали проекты звукоизоляции в галерее искусства и поставили материалы для элитной студии красоты.
Для выбора оптимального решения по звукоизоляции помещения кухни, зала, а также вспомогательных помещений, на объекте были проведены мероприятия по выявлению отклонений от норм по звукопроницаемости перекрытий и перегородок.
На основании полученных результатов была предложена каркасная система «Барклайн Стандарт Плюс» для стен и потолка.
После монтажа рекомендованных систем звукоизоляции в ресторане были проведены замеры уровня шума, подтвердившие отсутствие потенциальных проблем для функционирования заведения в условиях жилого комплекса.

Реализация проекта по шумоизоляции ресторана

При выезде специалиста, проектировании и подготовке к монтажу звукоизоляции:
проведены акустические замеры и расчеты, выявлены ключевые риски: структурные шумы через монолитные перекрытия, резонанс в зоне бара, недостаточная изоляция фасадных стен. Был разработан комплексный план шумоизоляции с применением каркасных систем «Барклайн Стандарт Плюс» для стен/потолка. Учтены требования СП-51.13330.2011 (актуализированный СНиП 23-03-2003) (защита от воздушного шума Rw ≥ 57 дБ для границ с жилыми зонами, защита от ударного шума Lnw ≥ 63 дБ);
при подготовке объекта были укреплены опорные элементы в местах установки навесного оборудования и шкафов, а также обработаны стены в кухонной зоне антигрибковым грунтом.

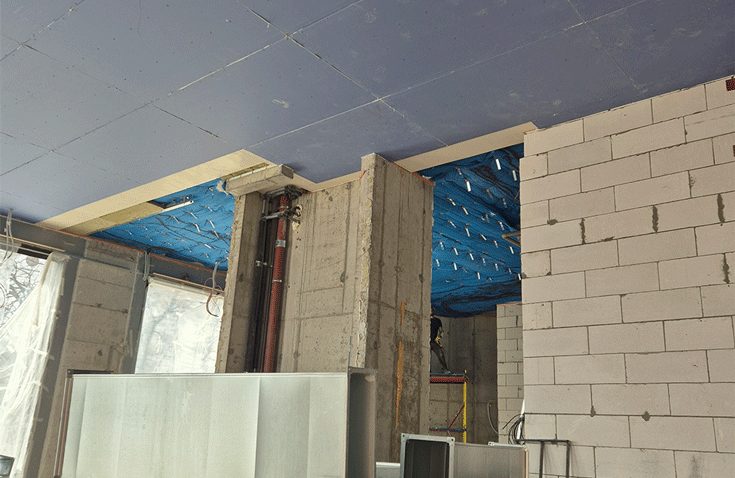

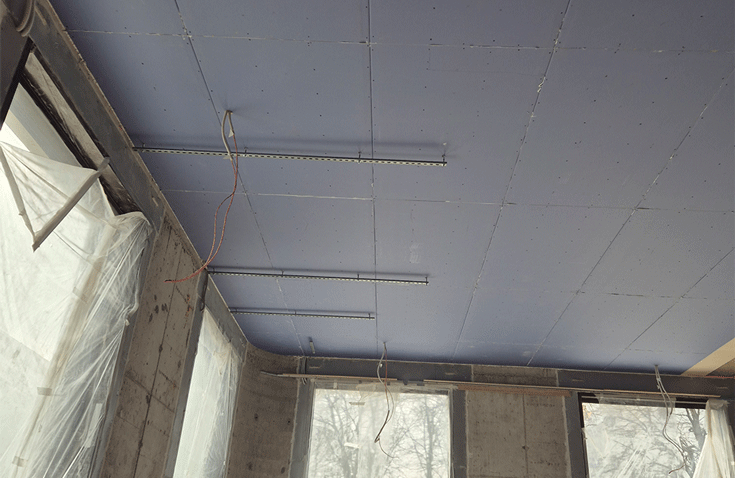

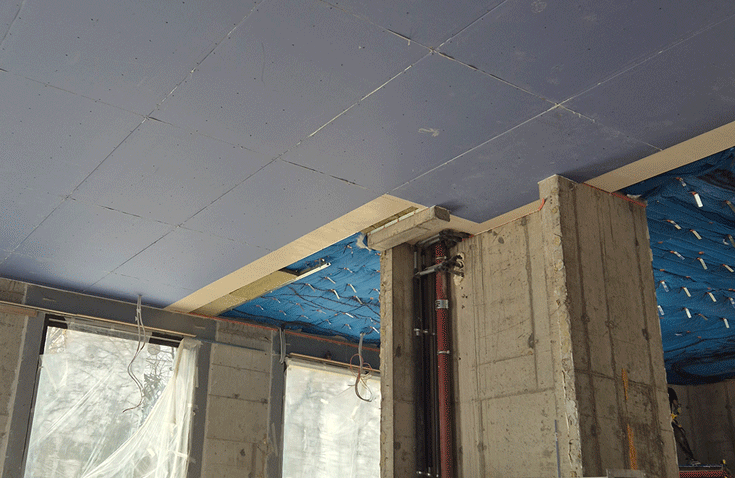

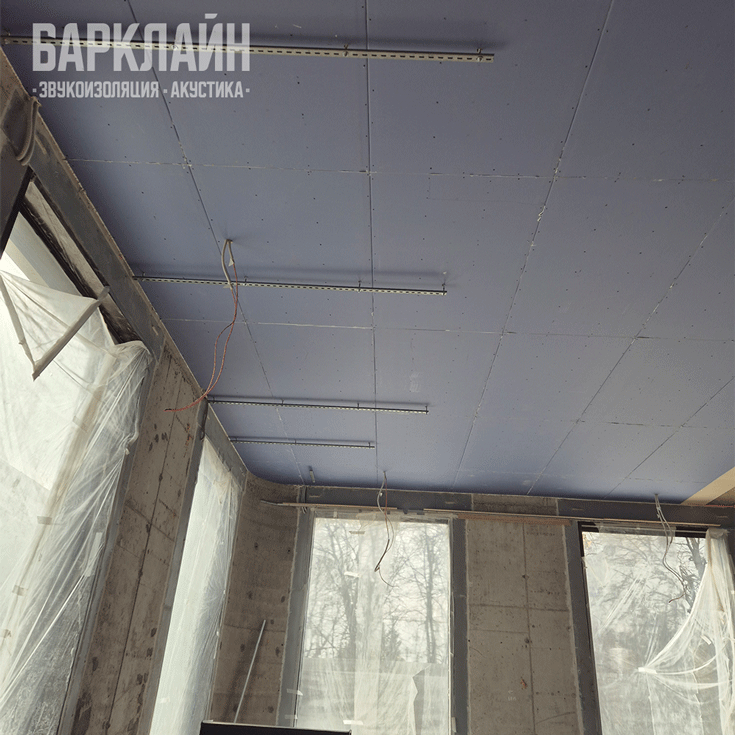

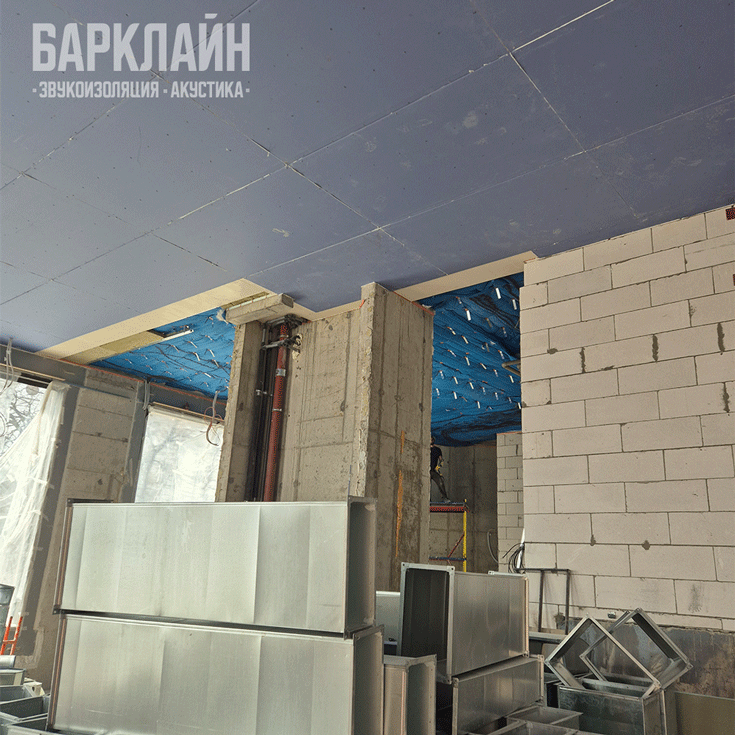

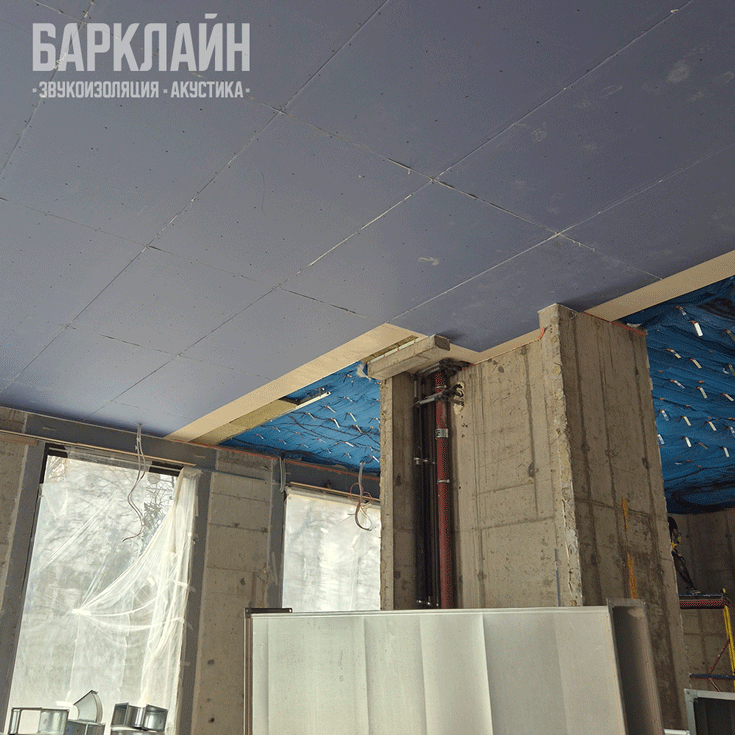

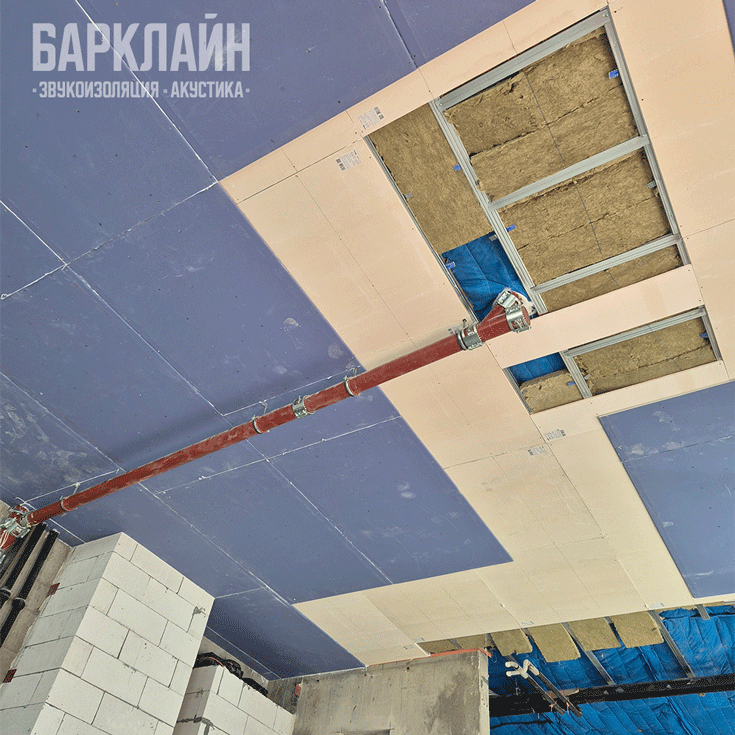

Звукоизоляция потолка:

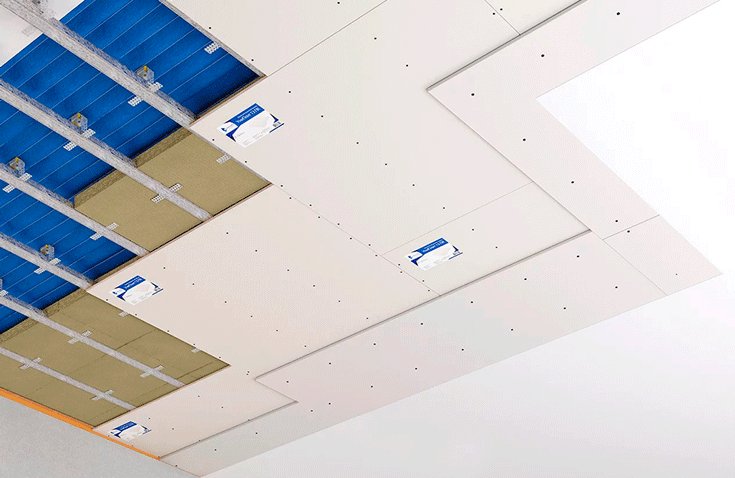

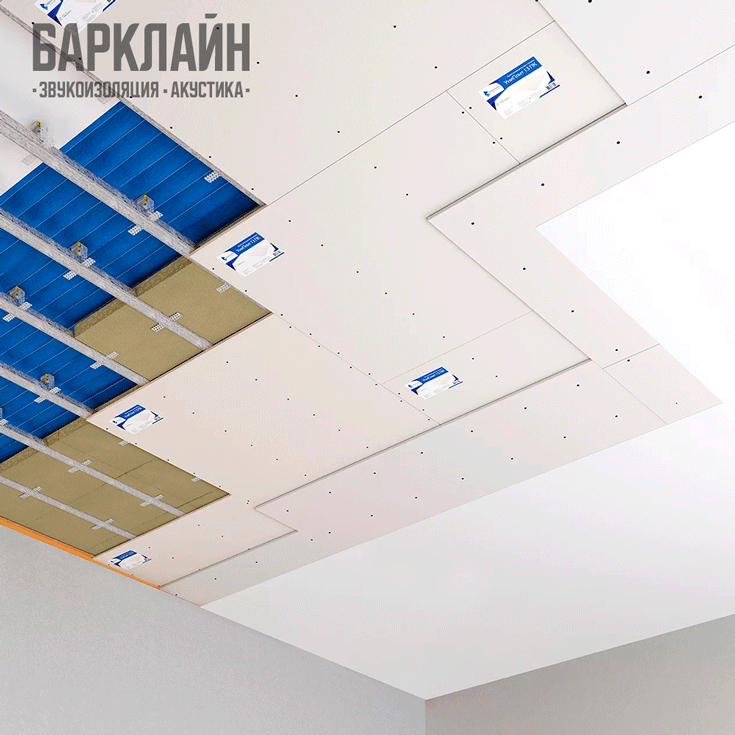

Монтаж каркасной системы «Барклайн Стандарт Плюс» на потолок, (толщина 90 мм, ΔRw – 23 дБ, Rw - 77 дБ)
На потолке закреплен звукоизоляционный мат Шибер Акустик ВМ, толщиной 14 мм (7.5 м²), который поглощает звуковые волны во всем диапазоне частот.
  Виброразвязка:
Элементы каркасной системы устанавливаются «бесконтактно» по отношению к базовой поверхности посредством виброподвесов ВиброСорб Мастер с шагом 400 мм, предотвращая распространение структурного шума. Крепление профилей осуществляется с использованием виброизоляционных шайб ВиброСорб 18 мм, что исключает передачу вибраций на перекрытие.

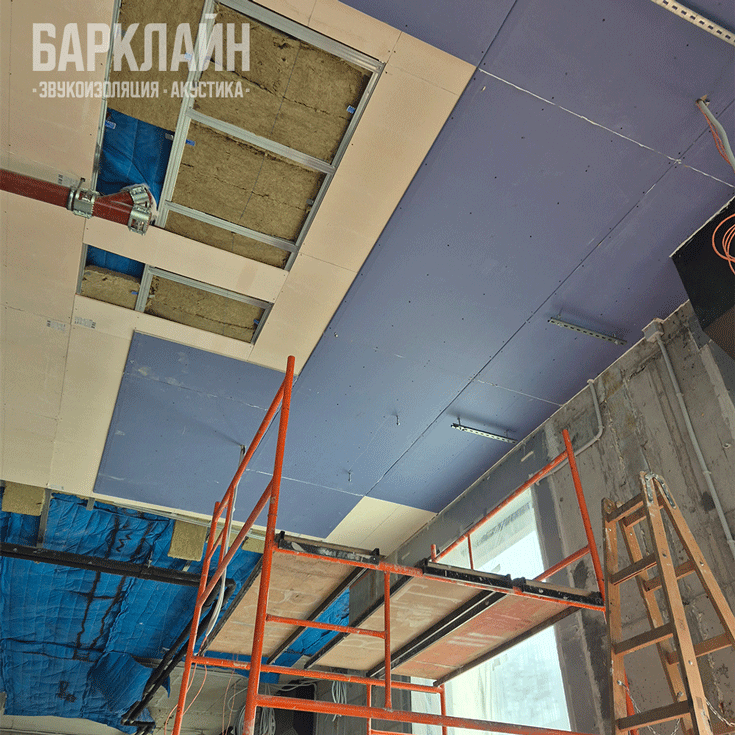

  Сборка каркаса:
размечена и собрана одноуровневая обрешетка из профилей ПП60×27 (шаг 400 мм) с обязательной проклейкой виброизоляционной лентой ВиброСорб 50 мм по всему периметру.
  Заполнение звукопоглощающими материалами:
Внутри каркасной конструкции размещены звукопоглощающие панели БасАкустик ПРО50 толщиной 50 мм, эффективно гасящие звуки различных частот, минимизирующие эффект резонанса и повышающие общую акустическую защиту помещения.

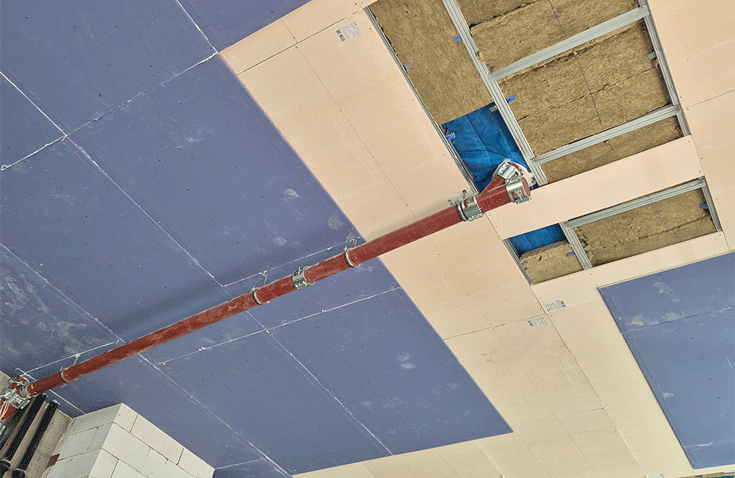

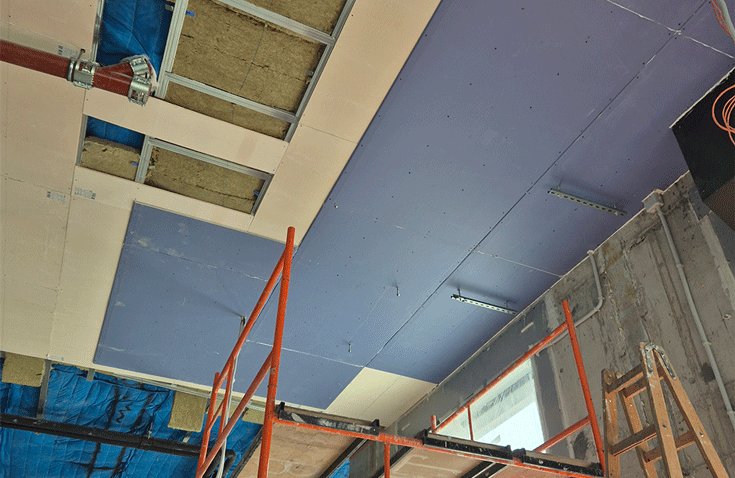

Многослойная изоляция:
Каркас облицован двойным слоем плит УниПлит 15ПК толщиной 15 мм и дополнительным слоем акустического гипсокартона толщиной 12,5 мм. Все швы, соединения со стенами и места инженерных коммуникаций заполнены герметиком ВиброСорб ВА, обеспечивая полное устранение возможных зазоров и дефектов.
Финишная отделка:
Поверхность подготовлена для последующего монтажа декоративных деталей и осветительных приборов.

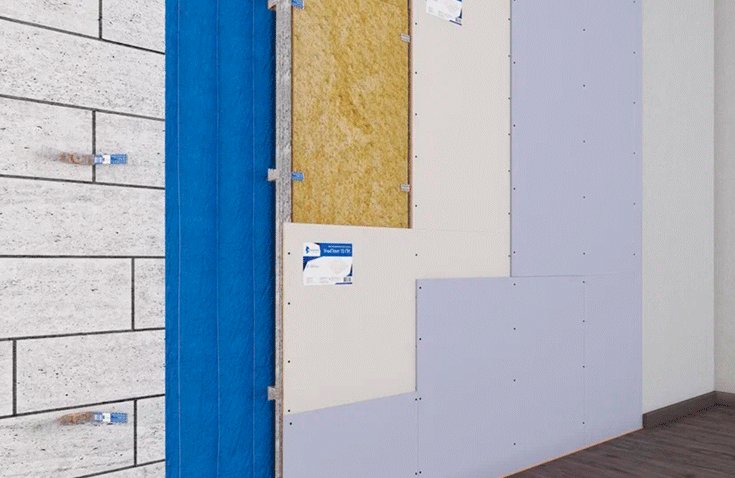

Звукоизоляция стен:

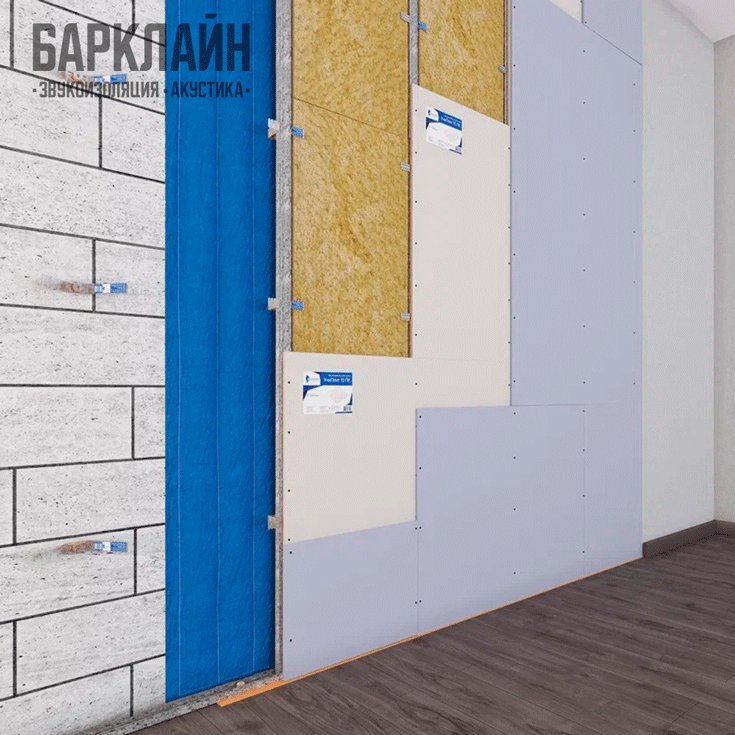

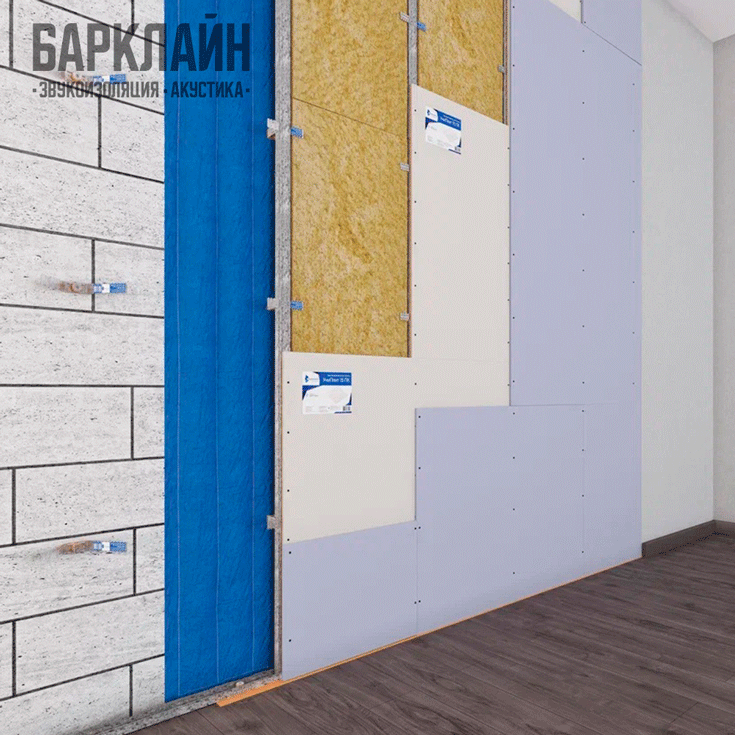

  Монтаж каркасной системы «Барклайн Стандарт Плюс» на стены, (толщина 67 мм, ΔRw – 22 дБ, Rw - 64 дБ)
На стенах закреплен звукоизоляционный мат Шибер Акустик ВМ для подавления структурных шумов от соседей сбоку.
  Виброизоляция основания:
на стены закреплены виброподвесы ВиброСорб Мастер с шагом 400 мм, что разорвало контакт между перегородкой и несущими конструкциями.
  Сборка каркаса и его заполнение:
  сформирован металлический каркас;
внутри каркаса проложены коммуникации (электропроводка, трубы) — без штробления стен;
заполнение:
первый слой: плиты БасАкустик ПРО 50 (50 мм) для дополнительной защиты от низкочастотных звуков;
второй слой: два листа УниПлит 15ПК (15 мм каждый) с разбежкой швов для устранения резонанса и проникновения посторонних звуков.
  Финишная отделка:
  звукоизоляционный гипсокартон 12,5 мм, выдерживающий тяжелую отделку (керамогранит, дерево) и герметизация всех примыканий к полу, потолку, смежным стенам с помощью герметика ВиброСорб ВА (включая розетки и вентиляционные отверстия).
  Интеграция инженерных систем:
  кабели и трубы проложены внутри каркаса, что исключило необходимость штробления и сохранило целостность звукоизоляции;
для розеток использованы виброизолированные коробки, предотвращающие передачу шума через коммуникации.
  Преимущества для зоны кухни: подавление низких частот, виброустойчивость, влагостойкость, высокая несущая способность каркаса.

Использование каркасных систем звукоизоляции потолка и стен «Барклайн Стандарт Плюс» обеспечили

  Эффективность: транспортный гул набережной и внутренние шумы (музыки из кафе, грохота кухни, звука караоке-вечеринок) будут восприниматься как шепот.
Системы превосходно справляются с низкочастотными и ударными шумами, гулом от вентиляции, ультразвуком кухонной техники что очень важно для коммерческих помещений, расположенных в жилых домах.
  Качество: все материалы сертифицированы (экологичные, негорючие, долговечные), обеспечивают длительный срок службы конструкции.
  Технологичность и инновационность: благодаря обследованию и проектированию исключены ошибки монтажа, сроки непосредственных работ существенно сокращены за счет удобства и эргономичности применения систем и материалов.
Фактические замеры шума после монтажа показали соответствие помещений ресторана, включая кухню, требованиям СП-51.13330.2011.

Результат для заказчика

Применение систем «Барклайн Стандарт Плюс» обеспечили тишину в апартаментах над рестораном близкой к идеальной (уровень шума ≤ 25 дБ ночью), исключило проникновение вибраций от сабвуферов и кухонного оборудования.
Соседи не услышат даже падения бокала на мраморный пол.
Кроме того, предварительные расчеты и профессиональный монтаж систем, снизили реверберацию в зале и позволили музыке в ресторане звучать чисто без искажений и эха.
