Жизнь без шума. Комплексная звукоизоляция двухкомнатной квартиры в Москве от Барклайн

Об объекте

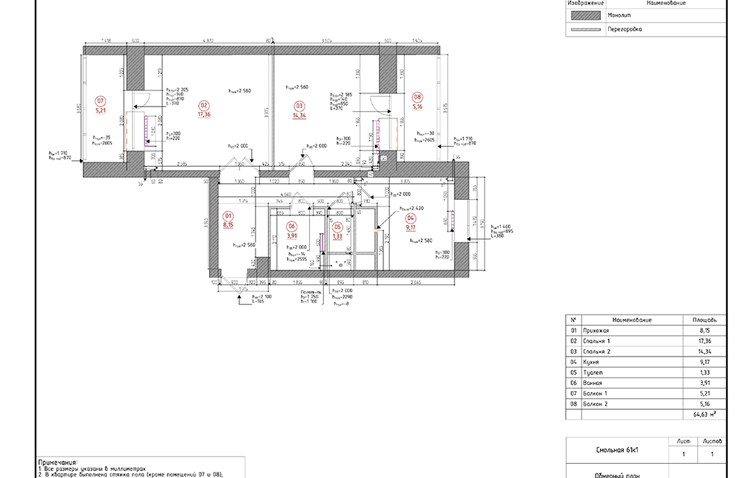

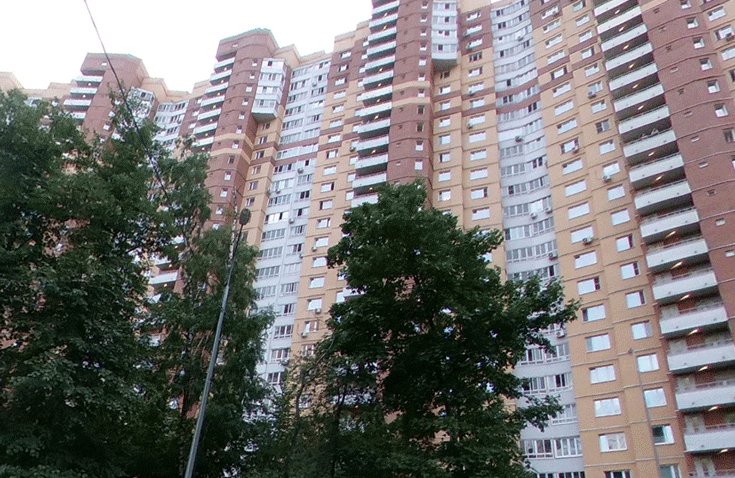

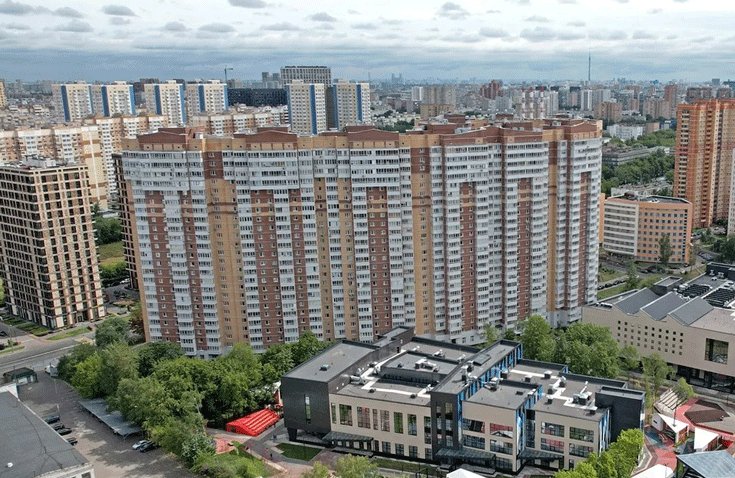

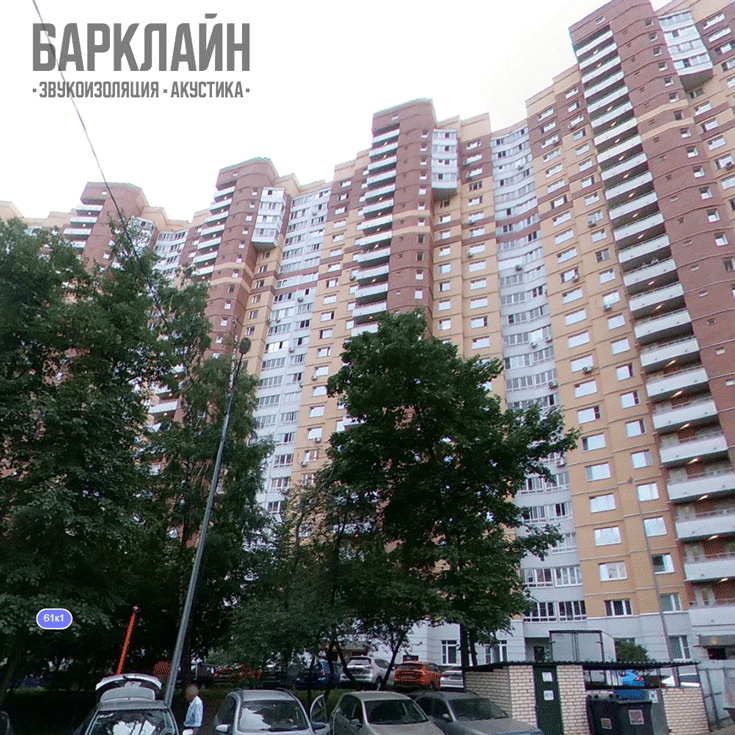

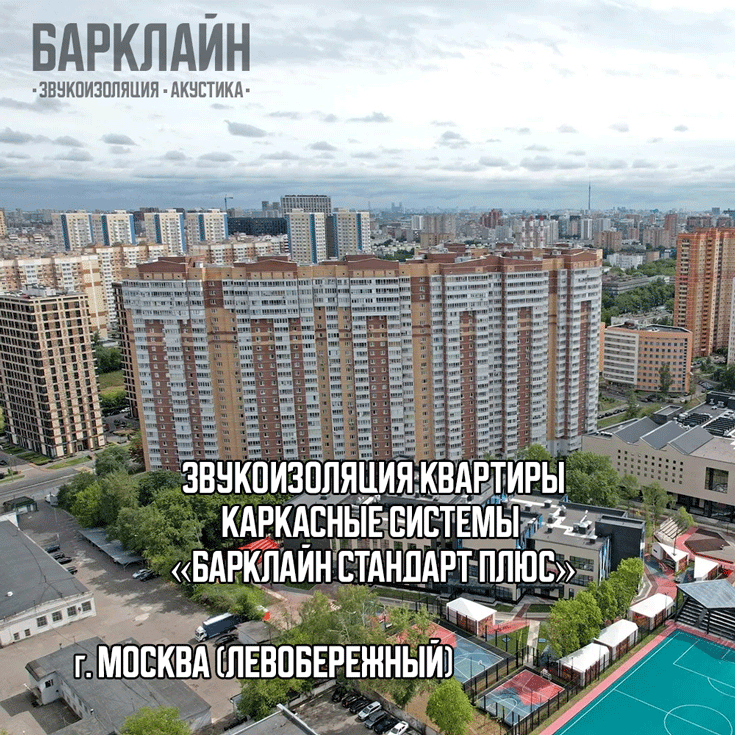

    Двухкомнатная квартира площадью 65 м², расположенная в Левобережном районе Москвы (ул. Смольная, д. 61к1), один из примеров вторичного жилья с высоким уровнем проникающих шумов. Объект требовал комплексного подхода к звукоизоляции в ходе капитального ремонта.
    Основные задачи: защита от воздушного (разговоры, музыка, ТВ) и ударного шума (топот, падение предметов) от соседей сверху, сбоку и снизу, а также обеспечение акустического комфорта внутри квартиры, включая звукоизоляцию между комнатами. Наши специалисты спроектировали решение, учитывающее все источники шума и особенности индивидуального проекта здания.

    Реализация проекта по звукоизоляции двухкомнатной квартиры

    При выезде инженера-акустика на объект:

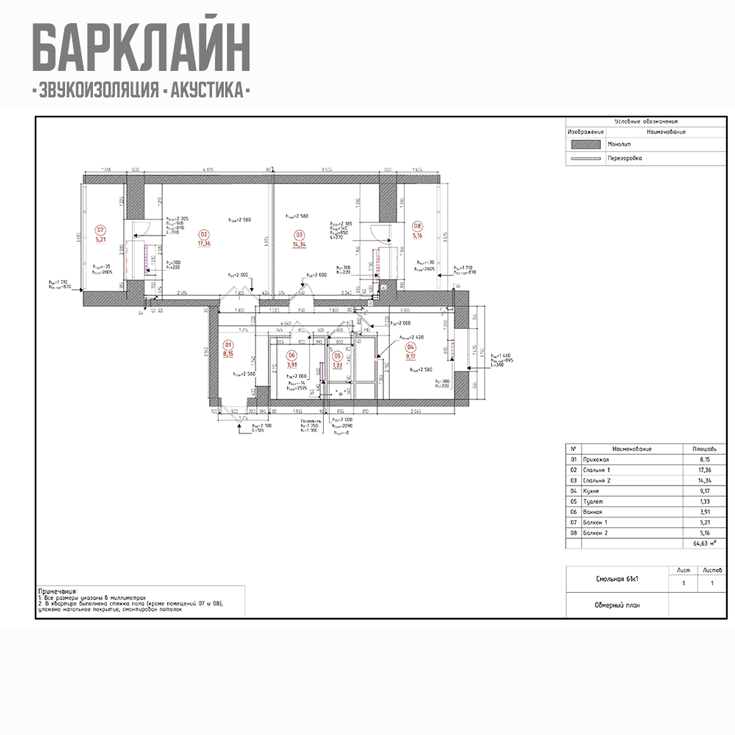

    проведены замеры, оценены конструкции стен, потолка, пола, выявлены потенциальные «мостики шума» (инженерные коммуникации, стыки);
    на основе анализа и пожеланий заказчика выбраны оптимальные системы звукоизоляции Барклайн для каждой поверхности;
    разработана проектная документация с учетом последовательности монтажа в общем цикле капитального ремонта, в том числе с учетом замены перегородок на звукоизоляционные.

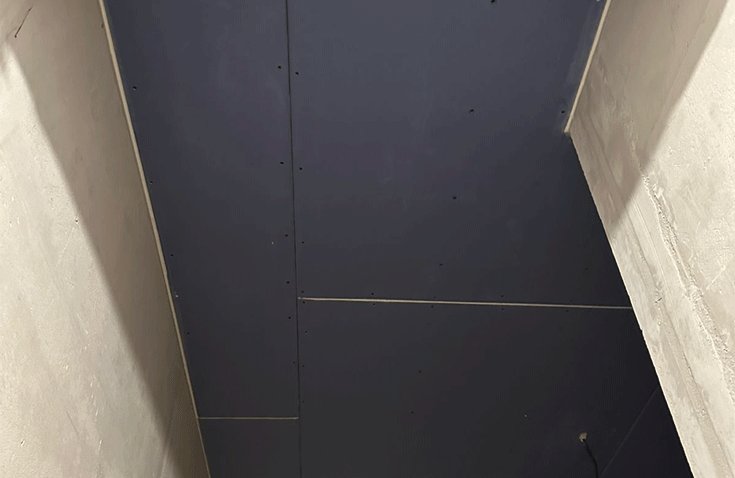

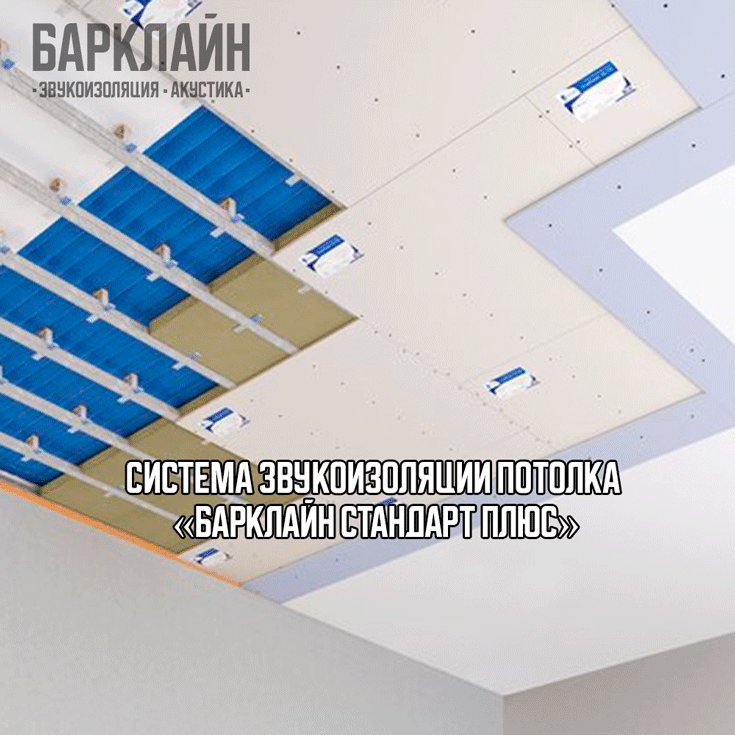

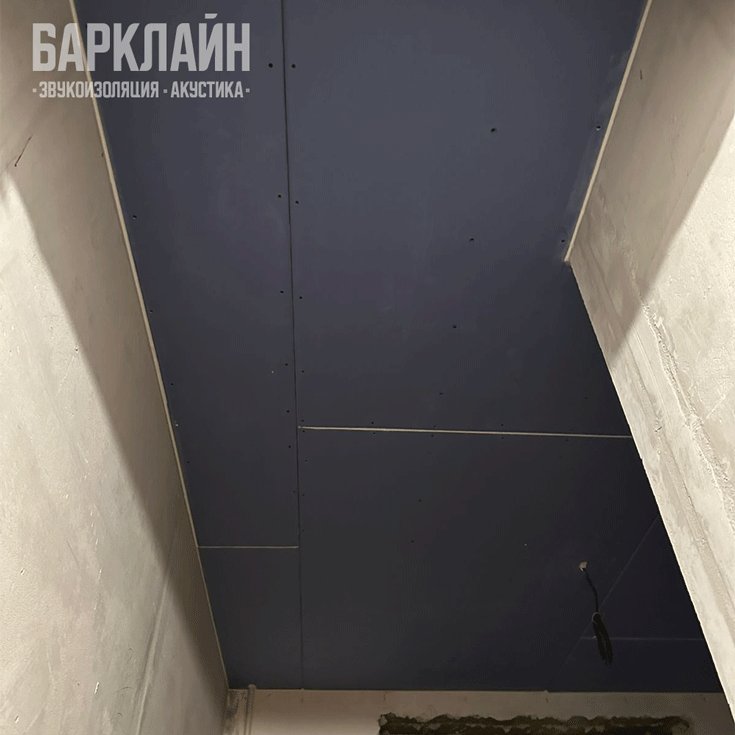

    Звукоизоляция потолка в квартире

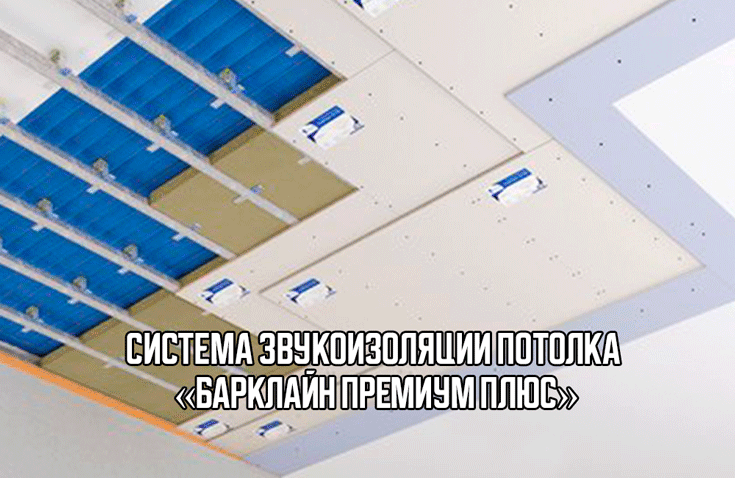

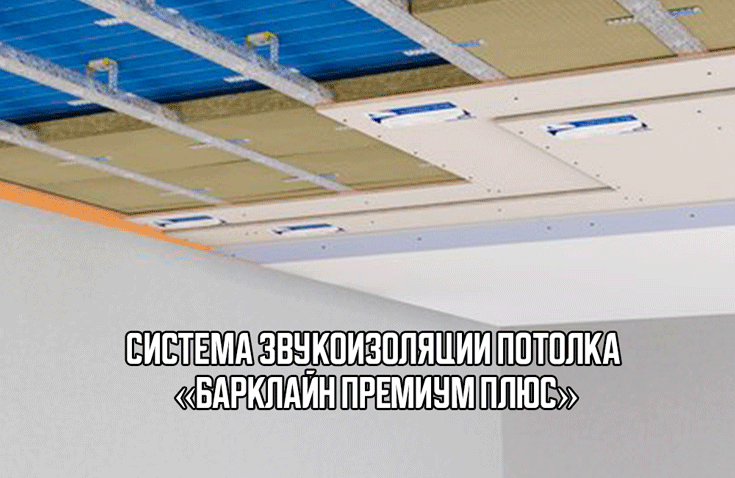

    В комнатах спроектированы и смонтированы системы «Барклайн Премиум Плюс» (толщина 105 мм, Rw=82 дБ, ΔRw=28 дБ);

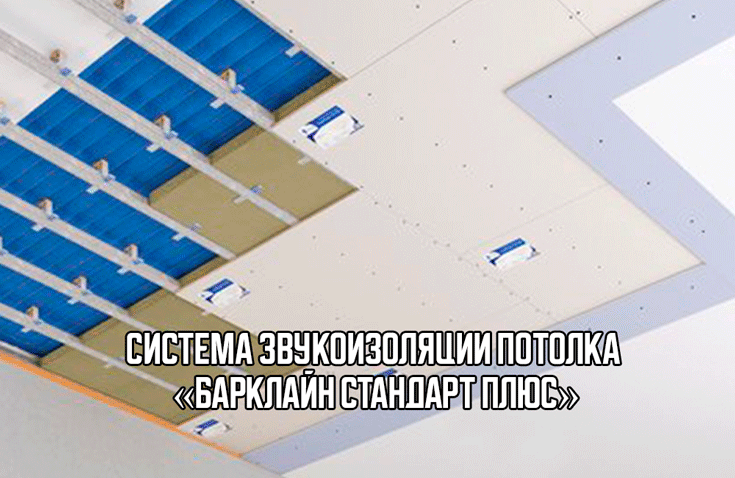

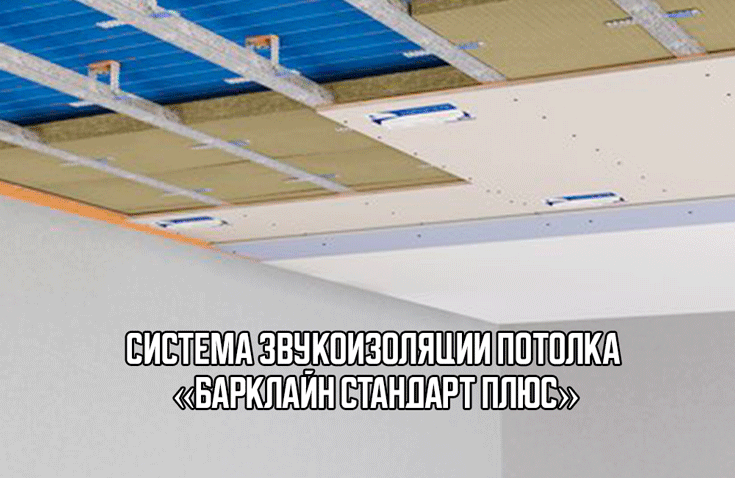

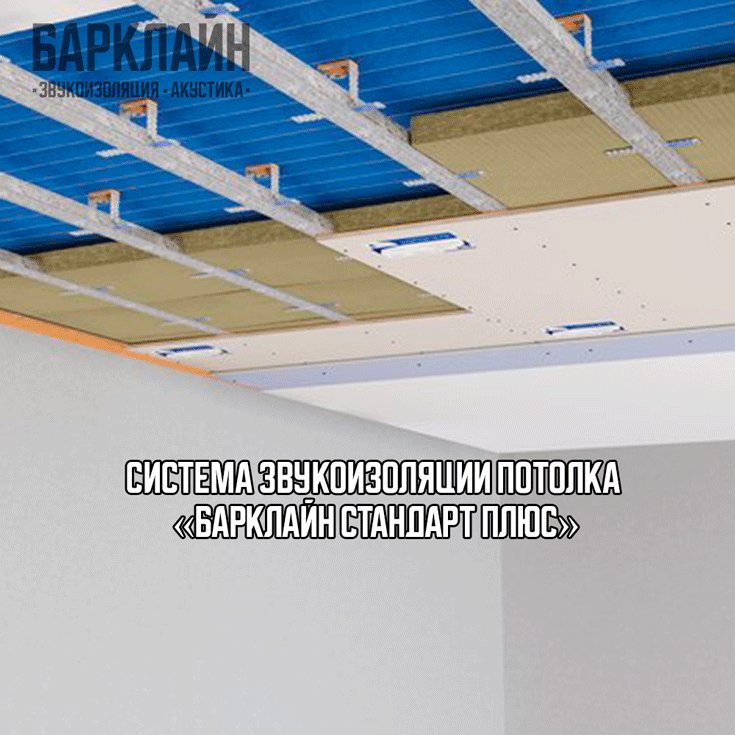

    на кухне и в коридоре - «Барклайн Стандарт Плюс» (толщина 90 мм, Rw=77 дБ, ΔRw=23 дБ).
    На потолке уложен и закреплен звукоизоляционный мат Шибер Акустик ВМ толщиной 14 мм, эффективно поглощающий звуковые волны во всем диапазоне частот.
    Виброразвязка (виброизоляция) основания и сборка каркаса
    Элементы каркаса монтируются бесконтактно относительно основной поверхности с применением виброизолирующих подвесов ВиброСорб Мастер, что предотвращает распространение шумов конструкции. Профили крепятся при помощи специальных виброшайб ВиброСорб диаметром 18 мм, исключающих передачу колебаний на перекрытия.
    Монтаж каркаса включает разметку и сборку одноуровневой обрешетки из профиля ПП60×27 с шагом 400 мм, при этом весь периметр профилей обработан вибродемпфирующей лентой ВиброСорб шириной 50 мм. Обрешётка выполнена без поперечных элементов, что позволяет минимизировать передачу вибраций.
    Многослойная изоляция
    Заполнение ячееек каркасной конструкции специальными звукопоглощающими плитами БасАкустик ПРО50 толщиной 50 мм, обеспечивают подавление резонансных шумов и повышают общую акустическую эффективность системы.
    *Для системы «Барклайн Стандарт Плюс» вместо звукопоглощающих плит БасАкустик ПРО50 используется Вибро-звукопоглощающая плита Барклайн БасАкустик УНИ 20 (2,88 м²). Выбор УНИ20 обусловлен необходимостью уменьшения толщины звукоизоляции потолка при сохранении требуемых звукоизоляционных свойств конструкции для помещения.
    Обшивка контура каркаса выполнена панелями УниПлит 16ПК толщиной 16 мм и акустическим гипсокартонным листом толщиной 12.5 мм. Проходы инженерных коммуникаций обработаны виброизолирующим составом герметика ВиброСорб ВА600.
    *Для системы «Барклайн Стандарт Плюс» вместо звукоизоляционных панелей УниПлит 16ПК используются звукоизоляционные панели УниПлит 15ПК толщиной 15 мм.
    Финишная отделка
    стыки с армирующей лентой зашпаклеваны, поверхность подготовлена под покраску и установку декоративных элементов и светильников.

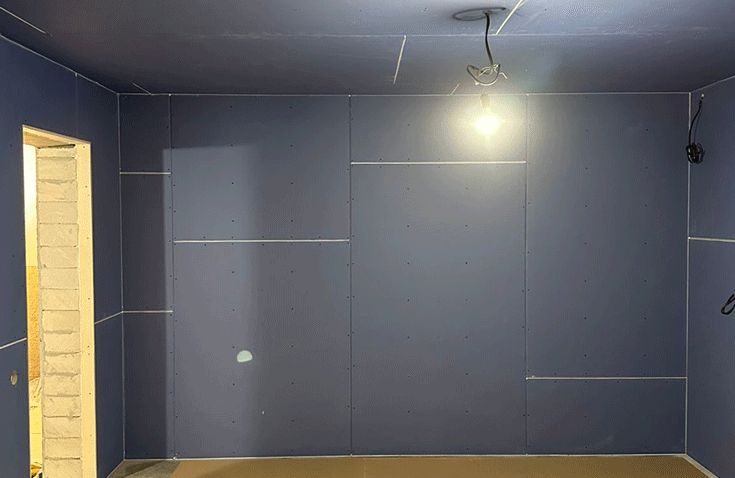

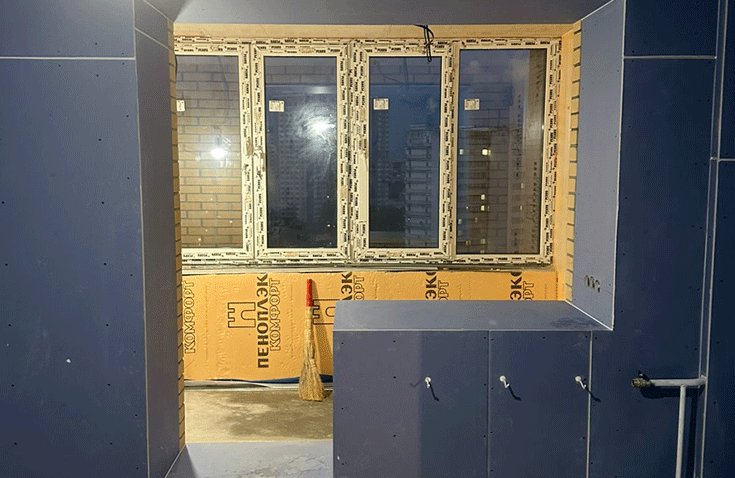

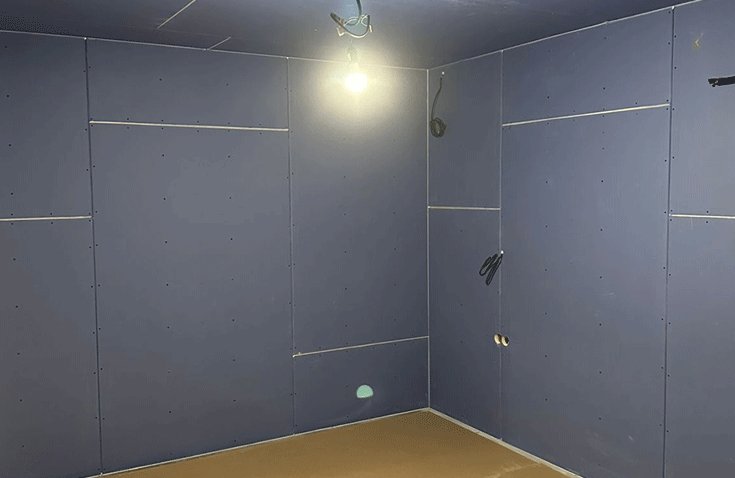

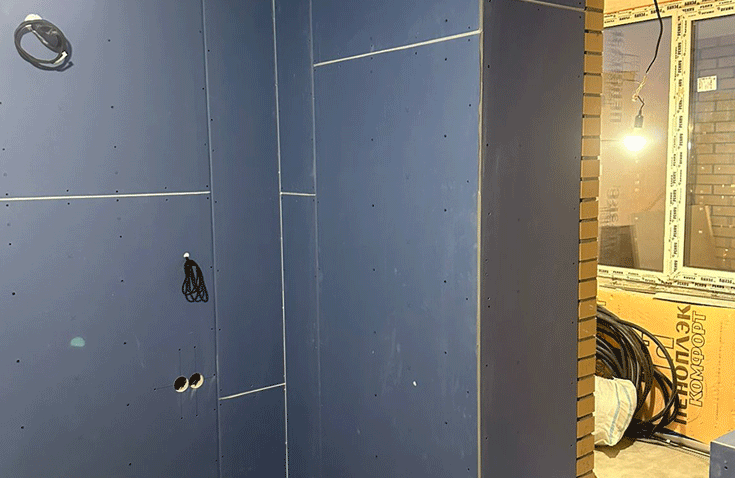

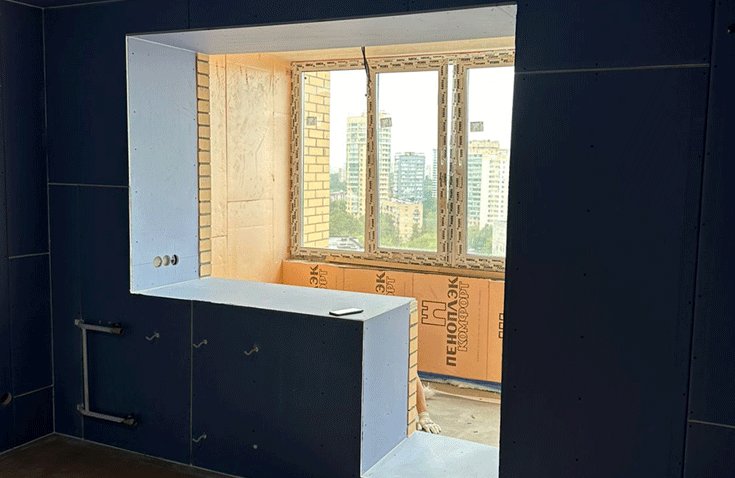

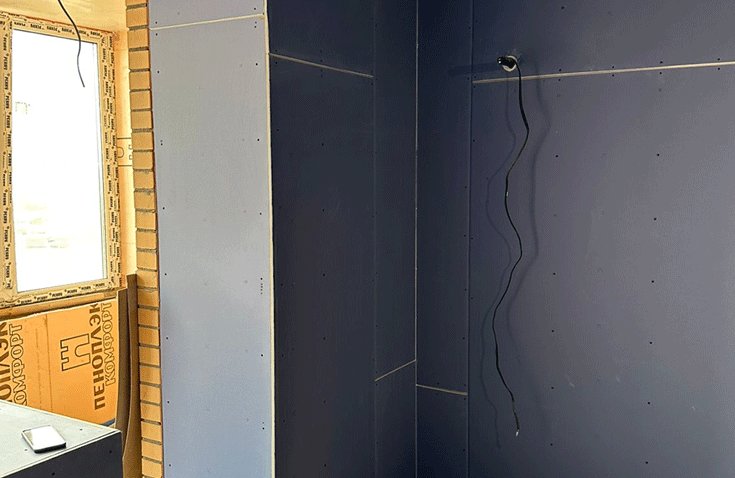

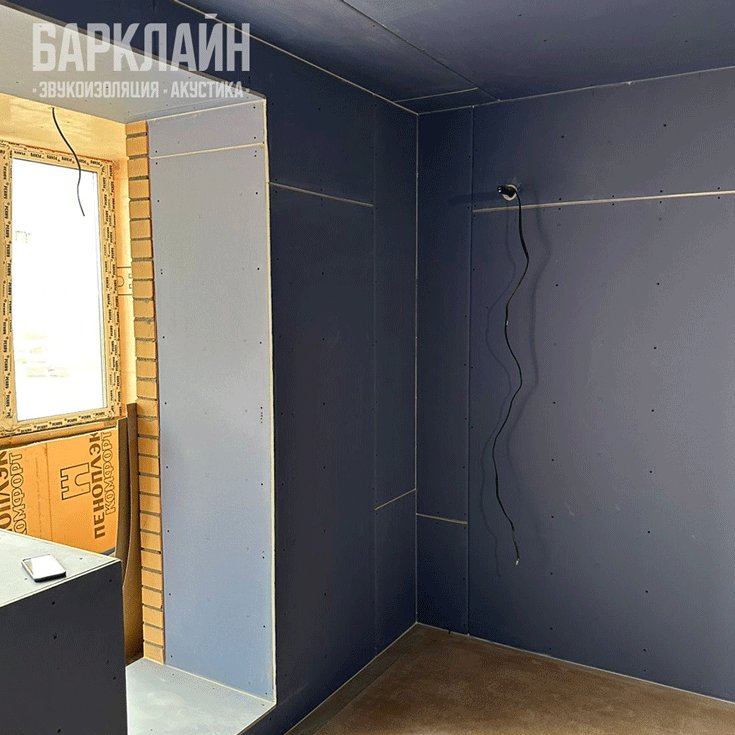

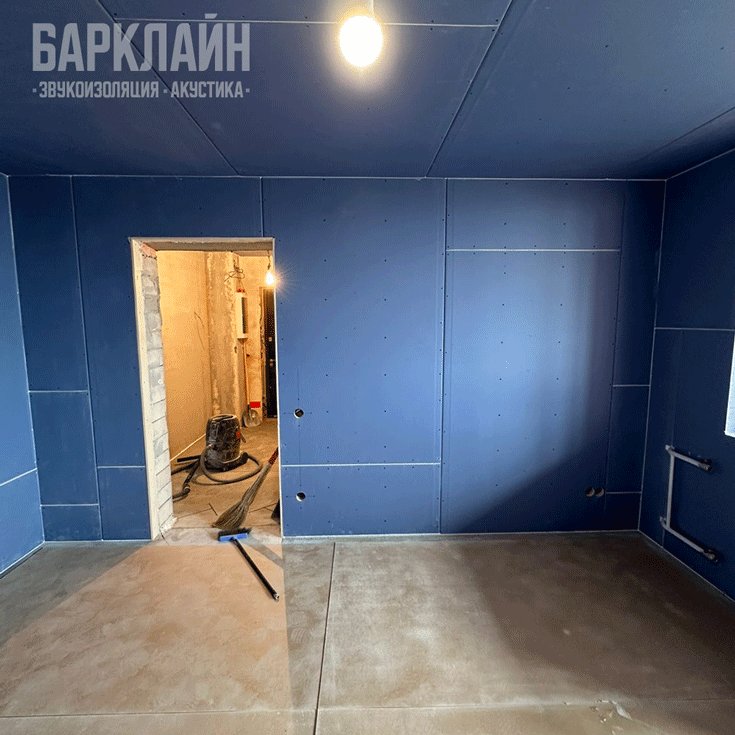

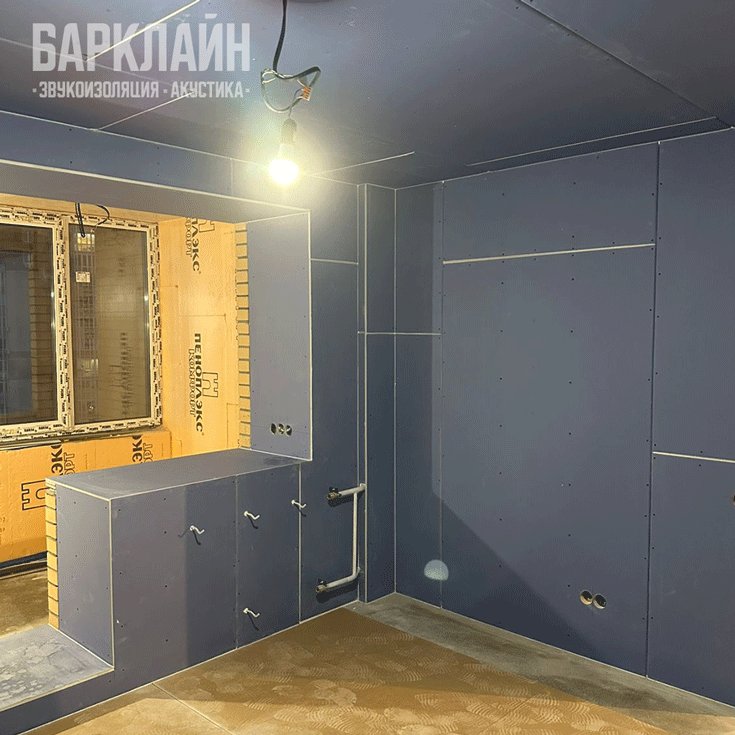

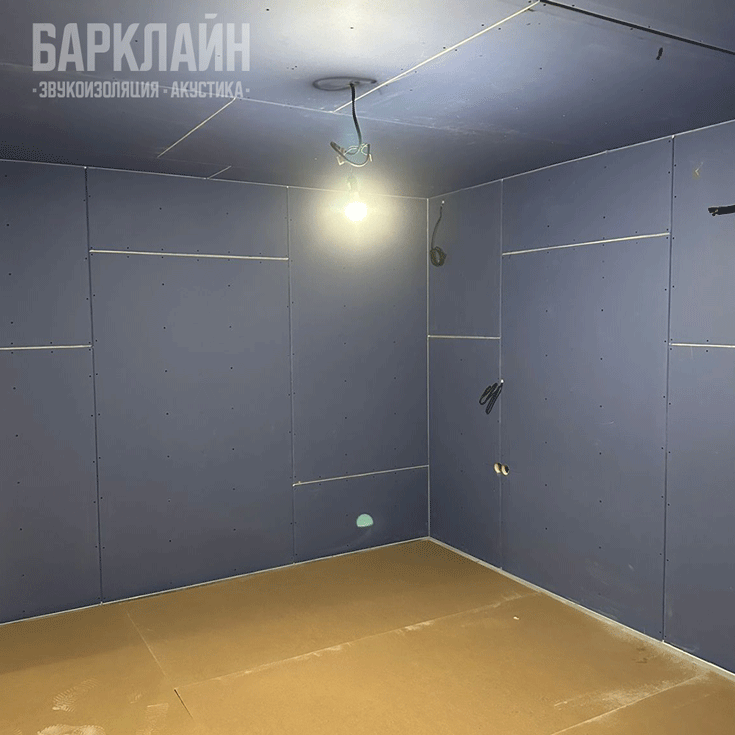

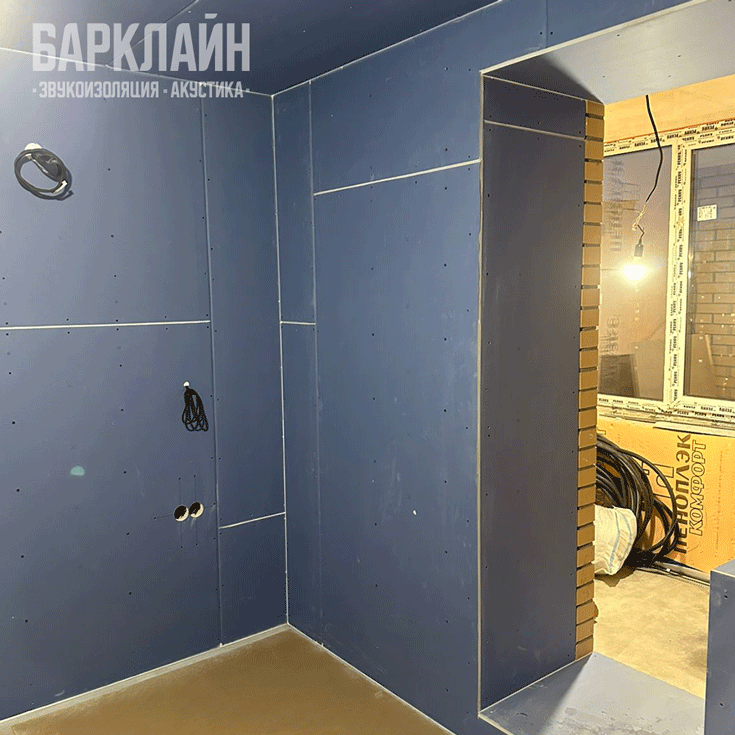

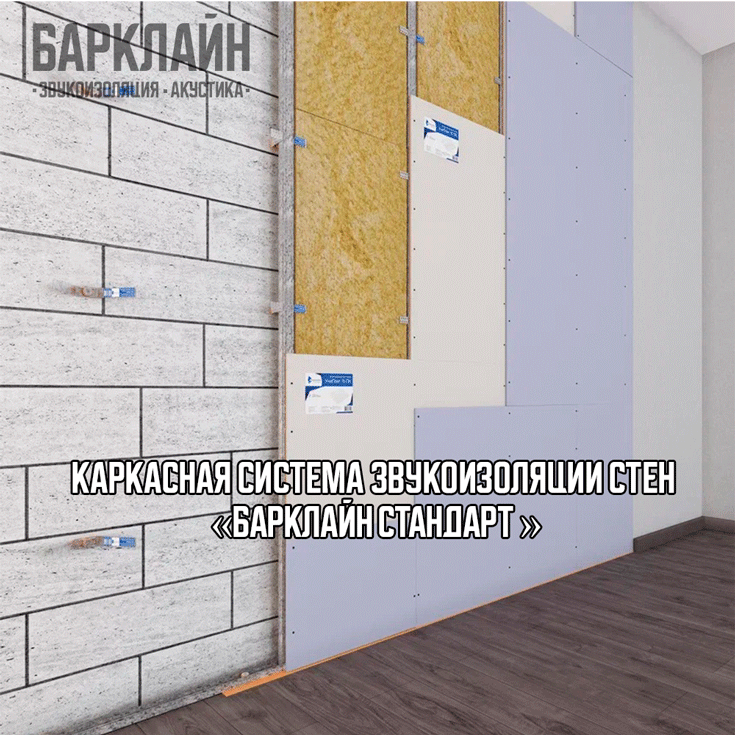

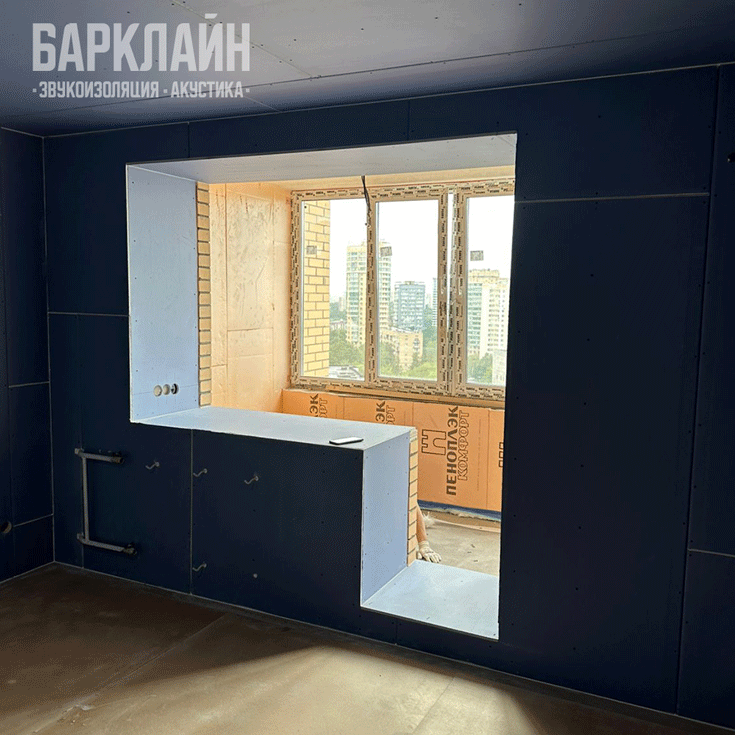

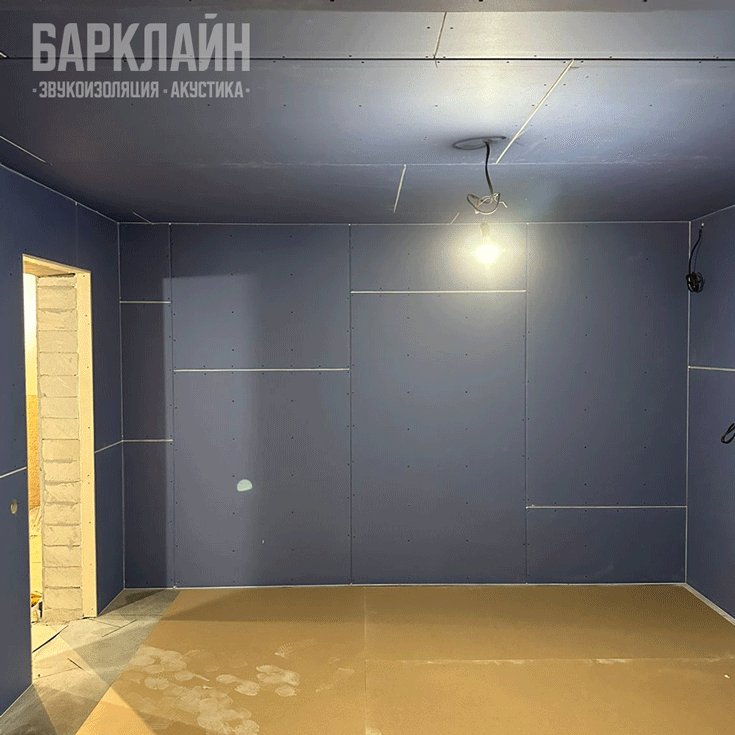

    Звукоизоляция стен в квартире

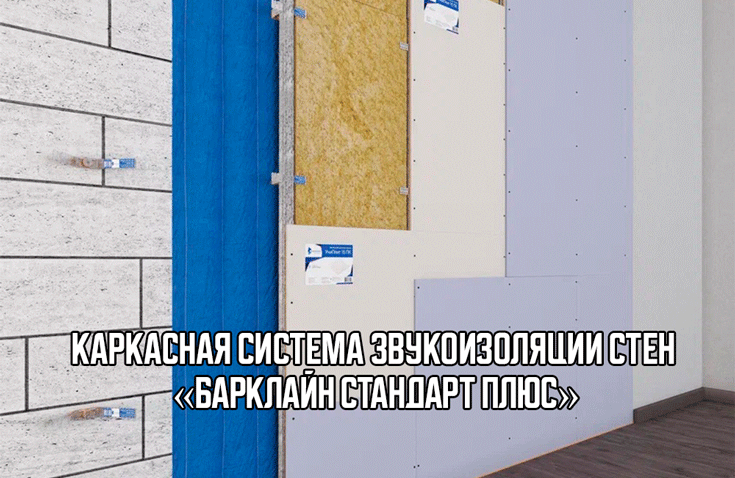

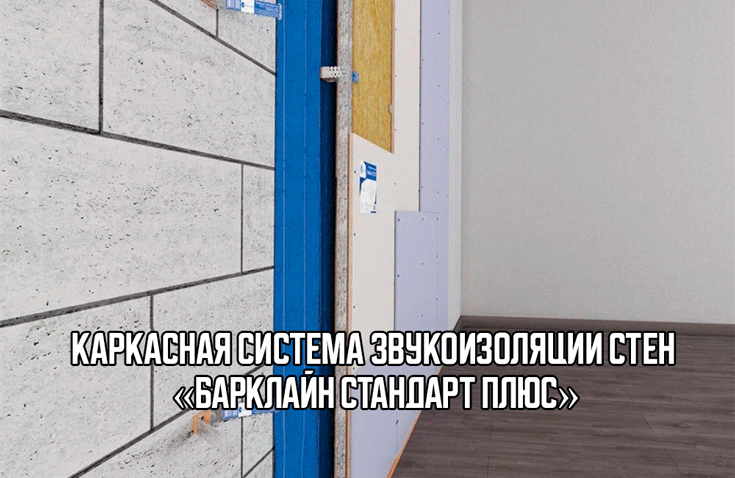

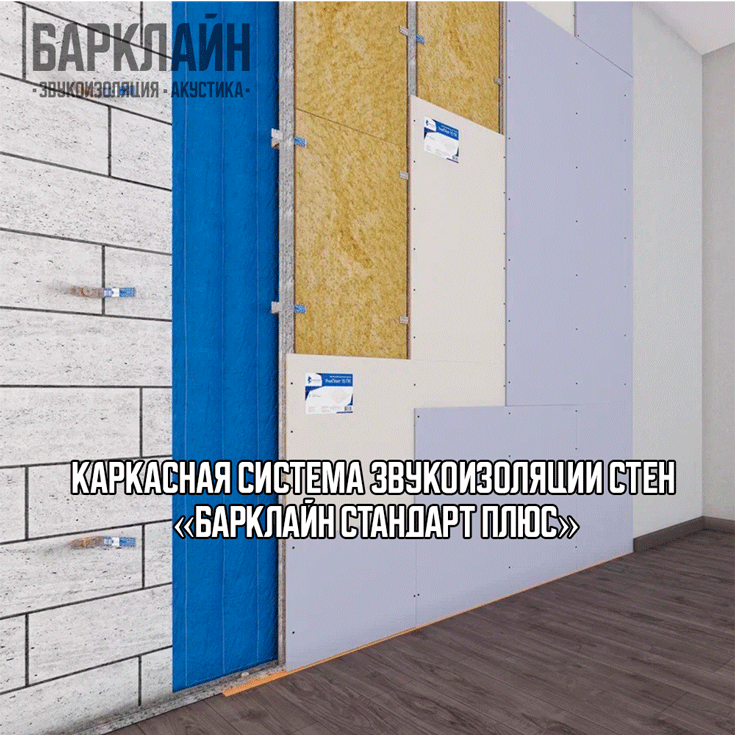

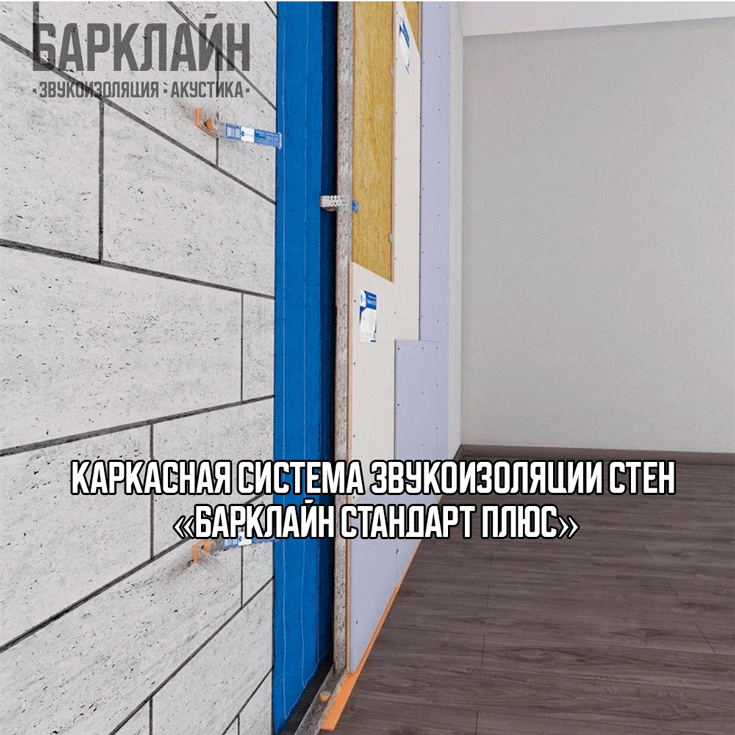

    Монтаж каркасной системы «Барклайн Стандарт Плюс» на стены, (толщина 67 мм, ΔRw – 22 дБ, Rw - 64 дБ).
    Непосредственно на изолируемых стенах закреплен демпфирующий слой на основе звукоизоляционного мата Шибер Акустик ВМ (1,5х5 м, 7.5 м²), блокирующий низкие басовые частоты.
    Виброразвязка (виброизоляция) основания и сборка каркаса
    Монтаж направляющих профилей ПП 27x28 по полу и потолку строго через демпферную ленту ВиброСорб 50 мм.
    Крепление стоечных профилей ПП 60x27 к существующей стене ТОЛЬКО через виброподвесы ВиброСорб Мастер (шаг по вертикали 600-800 мм, в зависимости от нагрузки).
    Запрет жесткого крепления профилей к стене! Использование виброшайб ВиброСорб 18 мм.
    Интеграция инженерных систем
    Электропроводка и трубопровод проведены скрытым способом в гофрах внутри установленного каркаса, что позволило избежать повреждения отделочных покрытий и сохранив полную функциональность звукоизоляционного слоя.

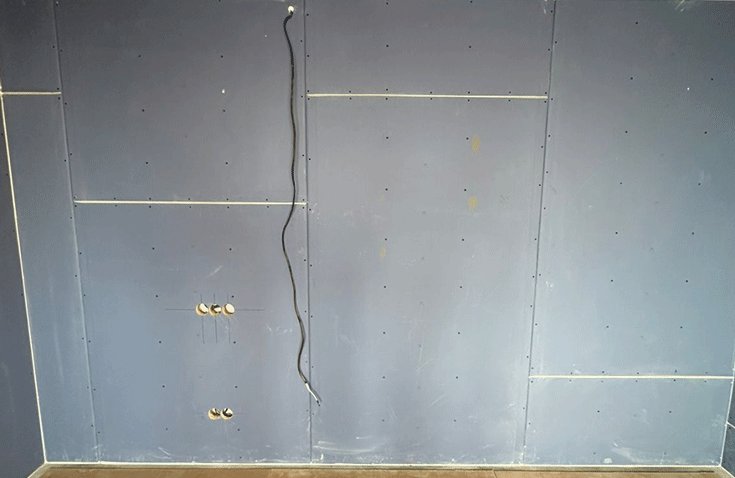

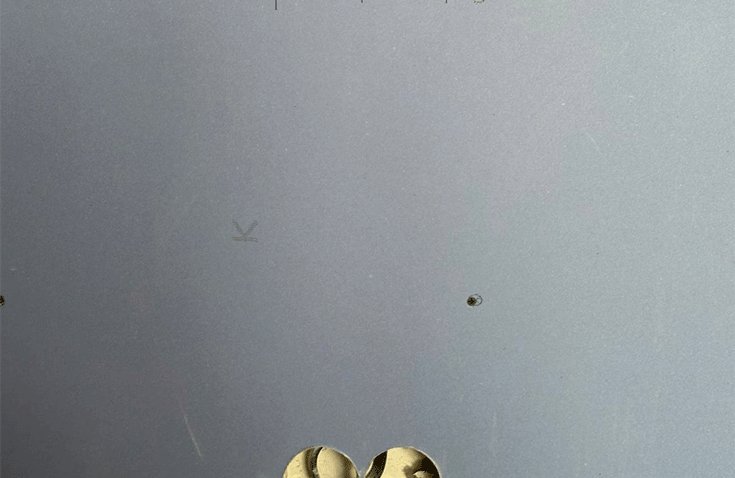

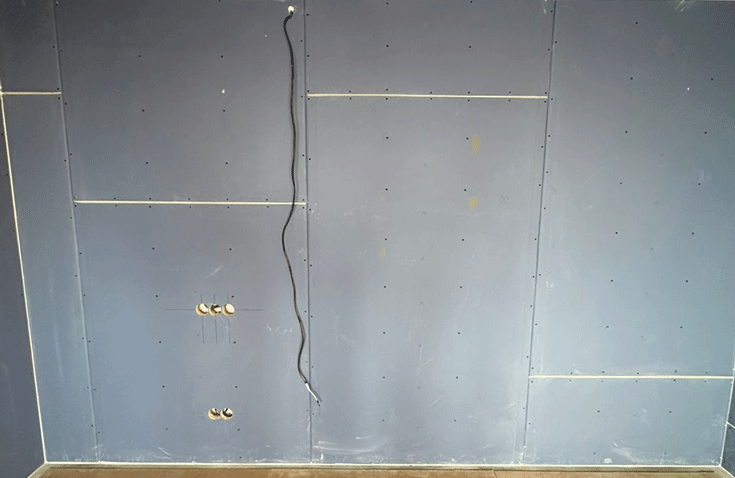

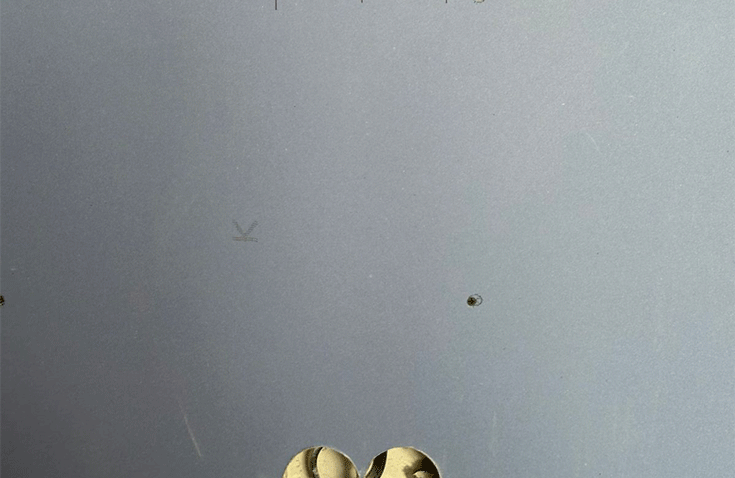

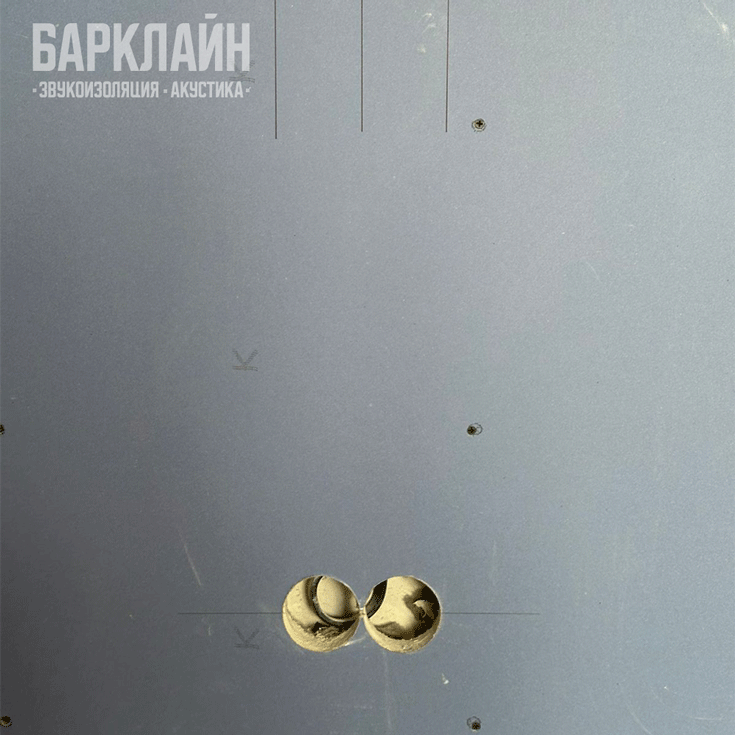

    Розетки установлены в специализированные виброзащитные боксы Унибокс, что предотвращает возникновение дополнительных путей прохождения звуковых волн через коммуникации.
    Все элементы инженерных систем закреплены к профилям через демпфирующие клипсы/ленту. Исключен контакт с изолируемой стеной/матом.
    Многослойная изоляция и финишная отделка
    Специальный наполнитель, расположенный между профилями, представлен плитами БасАкустик УНИ20 толщиной 20 мм, благодаря чему обеспечивается эффективное устранение резонансных шумов и повышается общий показатель звукоизоляции.

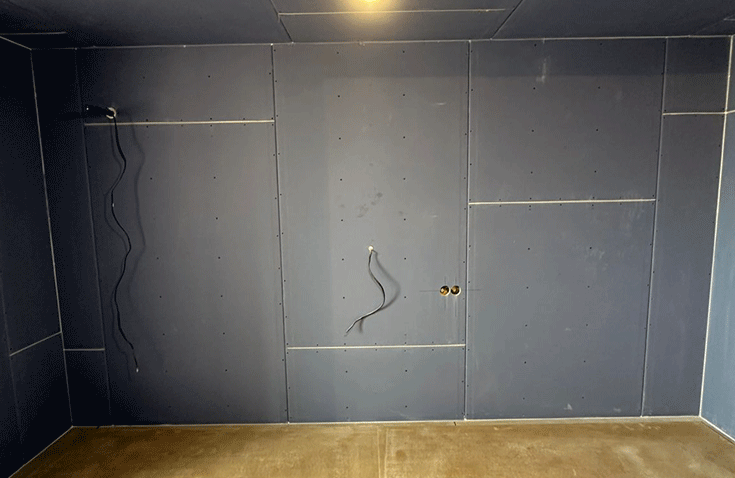

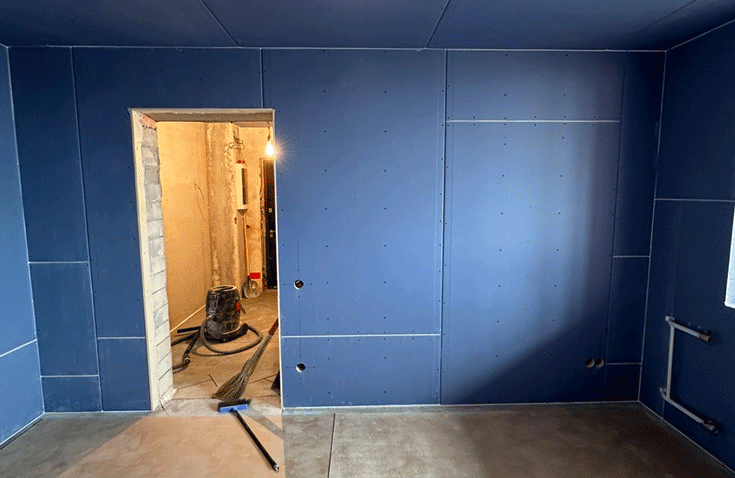

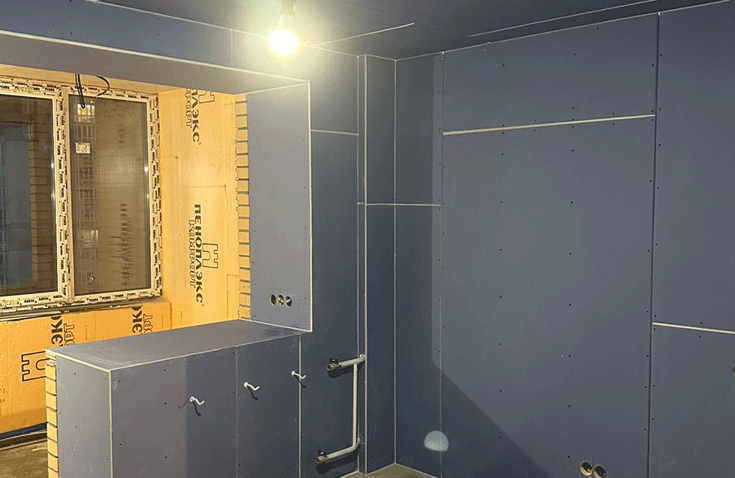

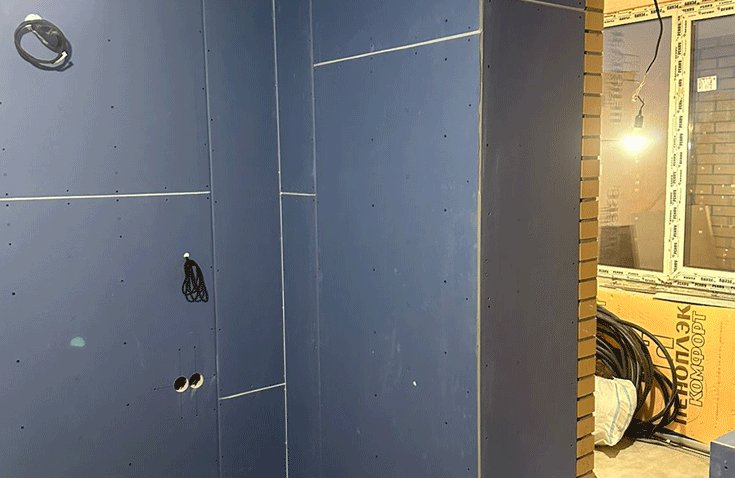

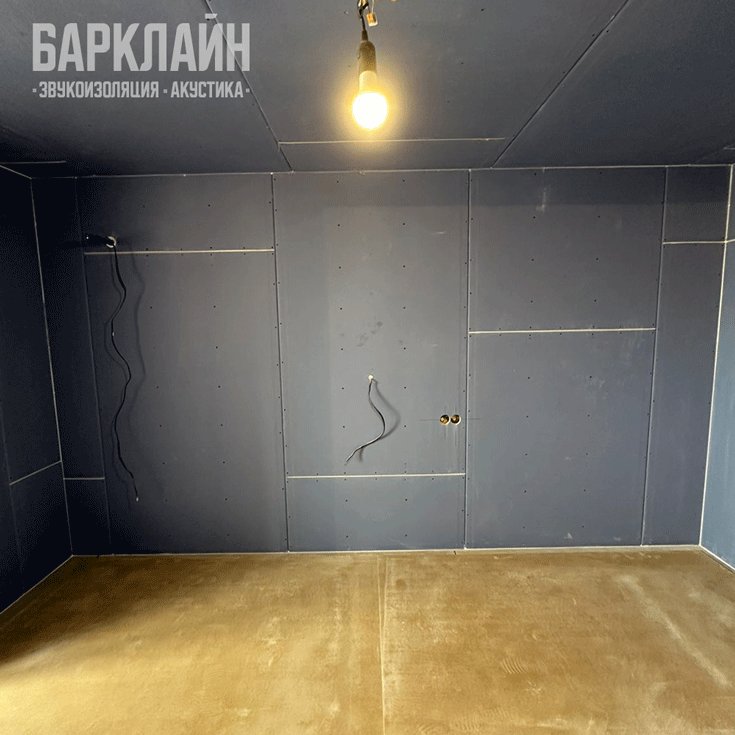

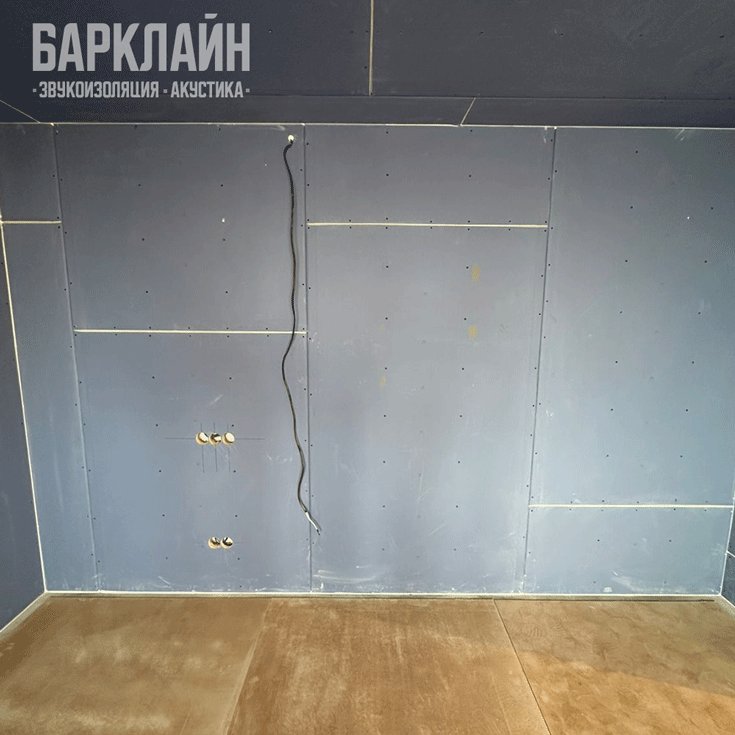

    Выполнена двухслойная облицовка: сначала на каркас установлены панели УниПлит 15ПК толщиной 15 мм (1200х1250х15 мм), затем акустический гипсокартон ГКЛ толщиной 12 мм.
    Крупноформатные панели Униплит 15ПК оснащены встроенной виброизоляционной мембраной, что снижает необходимость дополнительного применения специальных виброизоляционных лент. Увеличенный размер панелей ускоряет процесс установки, уменьшая общее время монтажных работ.
    Во избежание образования мостиков звука, все стыковые узлы проведена тщательная герметизация ВСЕХ швов (стыки ГКЛ, примыкания к потолку/полу/смежным стенам), углов, розеточных коробок герметиком ВиброСорб ВА 600 мл. Критически важный этап звукоизоляции!

    Звукоизоляция пола в квартире

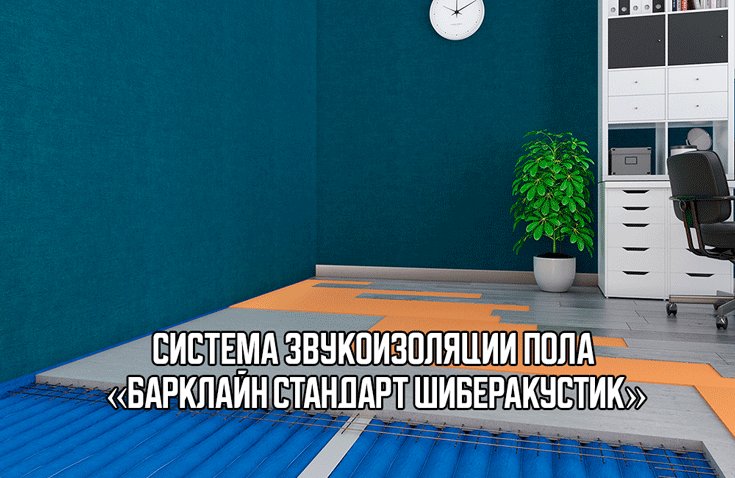

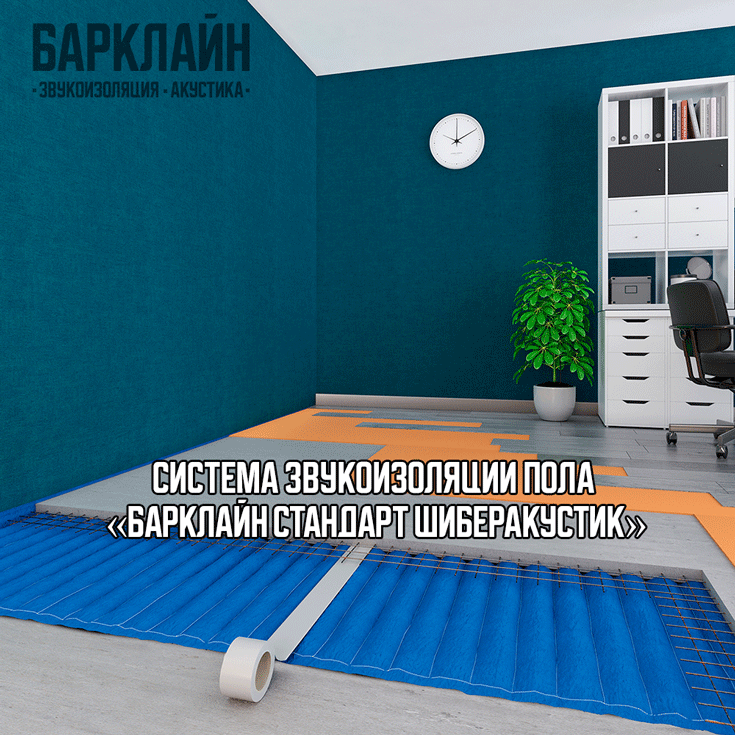

    Монтаж звукоизоляции пола «Барклайн Стандарт ШиберАкустик» (толщина 67 мм, ΔRw – 12 дБ, Rw - 66 дБ, ΔLnw=34 дБ)
    Основой системы является укладка специализированного материала — звукоизоляционного мата «Шибер Акустик ВМ». Этот материал эффективно поглощает звуки и вибрации, предотвращая их проникновение дальше в помещение. Важно, что края плит имеют краевые выпуски длиной 50 мм, которые закрепляются на стенах, создавая дополнительный барьер против шума.
    Для изоляции стыков по периметру комнаты и мест примыкания к стоякам осуществляется проклейка армированной водостойкой лентой 48 мм, а также тщательная герметизация швов мата и мест примыканий звукоизоляционным герметиком ВиброСорб ВА для создания герметичного «корыта».
    При формировании стяжки, для придания устойчивости всей звукоизолирующей конструкции, поверх матов монтируется металлическая сетка с размерами ячейки 50×50 мм и диаметром проволоки 4 мм. Эта мера повышает прочность поверхности и предотвращает образование трещин в дальнейшем слое покрытия.
    Завершающим этапом становится заливка слоя цементно-песчаного раствора толщиной минимум 60 мм.
    Результатом является плавающая конструкция, эффективно подавляющая ударный шум (шаги) и снижающая воздушный шум снизу.

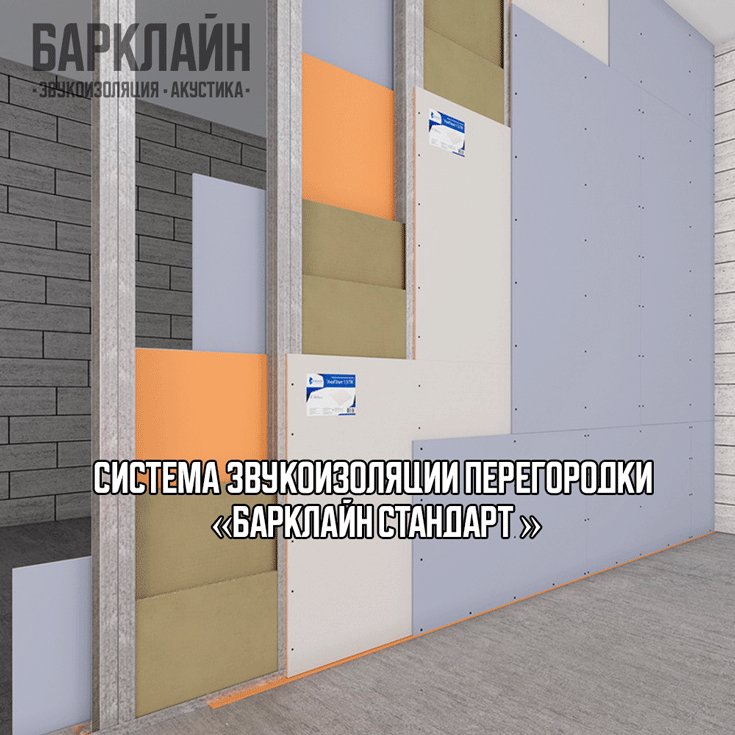

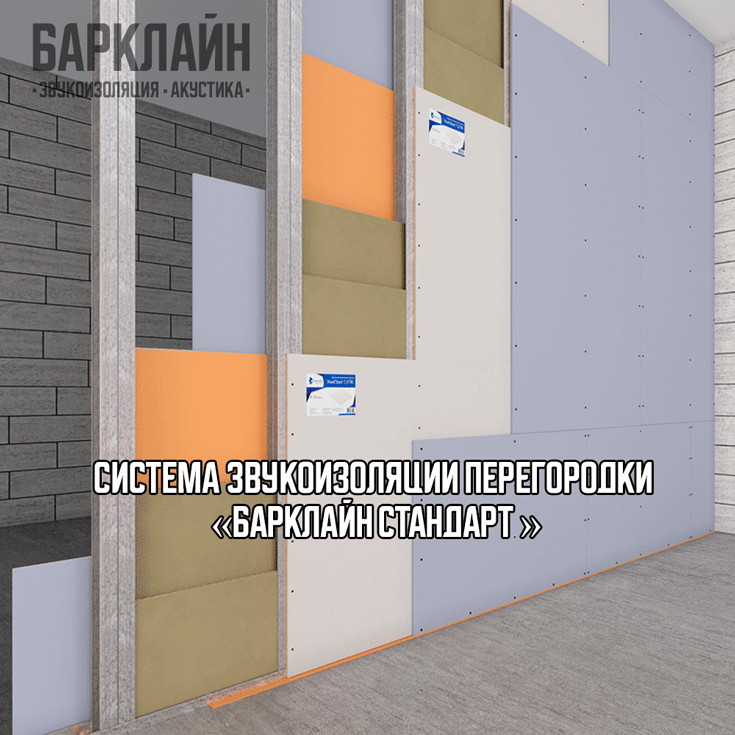

    Звукоизоляционная перегородка в квартире

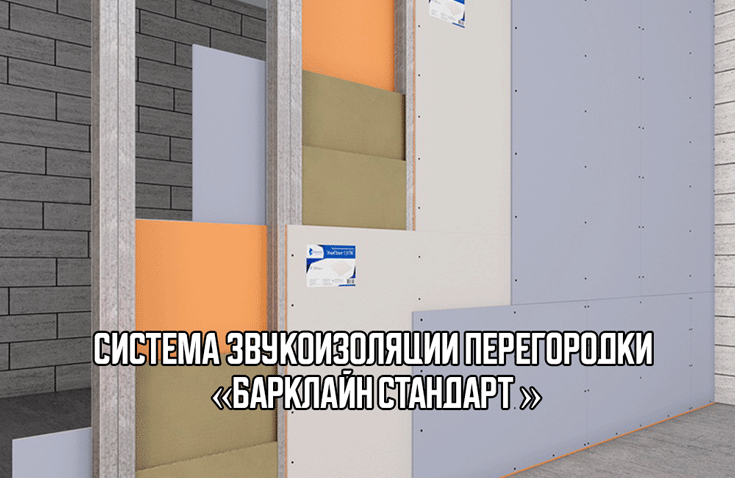

    Для формирования перегородки между комнатами использована система звукоизоляции перегородки «Барклайн Стандарт », обеспечивающая высокую изоляцию воздушного шума внутри квартиры, в которой в качестве наполнителя применены звукопоглощающие плиты Барклайн БасАкустик ПРО 50 (2,88 м2)

    Результат для заказчика

    Кардинальное снижение шума: спокойный сон, возможность отдыхать и работать дома без помех.
    Повышение качества жизни: устранение стресса, вызванного посторонними звуками и шумом.
    Увеличение рыночной стоимости жилья: Качественная звукоизоляция – весомый аргумент при продаже или аренде.
    Гарантированный результат: Уверенность в эффективности решения, подтвержденного расчетами и опытом.
    Экономия времени и нервов: Полный цикл «под ключ» от проектирования до сдачи, выполненный профессионалами с последующим техническим надзором.
    Доверие: Чистая работа с объяснением заказчику всех этапов.

    Преимущества ООО «Барклайн»:

    Глубокие знания и экспертиза: Специалисты с инженерным образованием и большим практическим опытом в акустике.
    Собственные разработки и производство: Полный контроль качества материалов и систем, постоянное совершенствование технологий.
    Комплексный подход: Возможность решить все задачи по звукоизоляции объекта «под ключ» – проектирование, поставка материалов, монтаж, контроль.
    Доказанная эффективность: Реальные кейсы и лабораторные сертификаты на все системы, подтверждающие заявленные характеристики.
    Техническая поддержка: Консультации на всех этапах, помощь в выборе оптимального решения под бюджет и задачи.
    Репутация и отзывы: Множество успешно реализованных проектов и положительных отзывов довольных клиентов. Заказчик данного объекта выбрал нас, сравнив предложения конкурентов, и убедился в превосходстве наших систем и уровня сервиса.

Тишина начинается с правильных решений. Барклайн – Ваша квартира – ваш тихий уголок Вселенной
